　　昭營科技推出 QEC-M-02：具備開源 IDE、PLC I/O 和 HMI 顯示功能的一體化 EtherCAT 主設備
　　
　　昭營科技全新推出 QEC-M-02：一款專為工業自動化、邊緣控制與嵌入式 HMI 應用設計的高性能 EtherCAT 主站 。QEC-M-02 基于獨立雙核心 Vortex86EX2 平臺，具備高度集成性，結合 EtherCAT 主站功能、豐富 I/O 支持、視覺顯示能力以及開源開發工具。
　　
　　多合一工業級邊緣控制器
　　
　　QEC-M-02 提供 16 路隔離數字輸入與 16 路隔離數字輸出（支持 NPN/PNP），可作為 PLC 類型 I/O 控制器，廣泛應用于各類工廠自動化場景。

　　

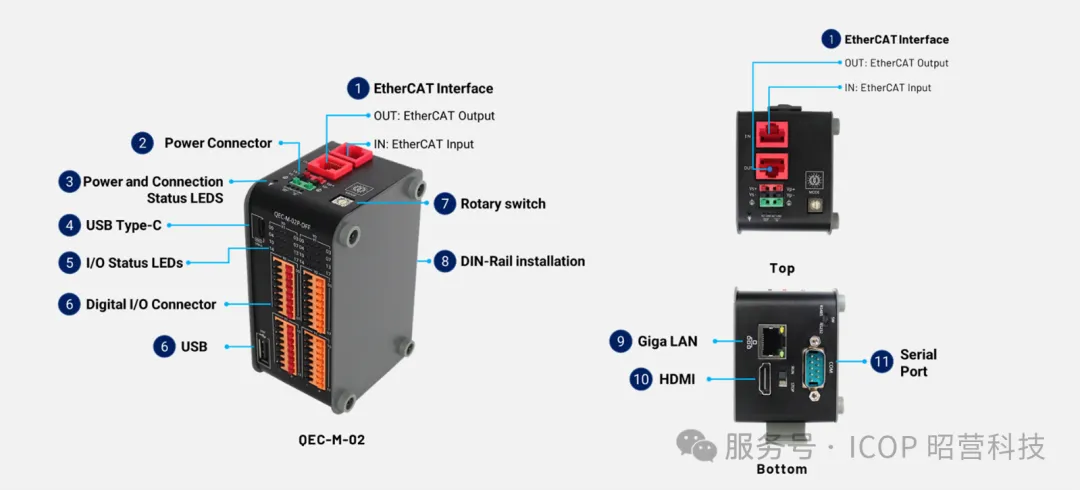

　　在顯示功能方面，QEC-M-02 配備 HDMI 輸出（1280 × 720、256 色），并支持 LVGL 圖形函數庫與 86HMI 編輯器，適用于 HMI 應用。連接接口涵蓋 EtherCAT、Giga LAN、USB、COM 口、HDMI、旋轉開關與 RUN/STOP 開關，便于搭配現成 API 靈活集成至自動化系統中。
　　
　　提供 16 路隔離數字輸入與 16 路隔離數字輸出，支持 NPN 與 PNP 負載，最大安全工作頻率為 3000 Hz。數字輸出支持高達 60VDC 的負載電壓，單通道常態電流為 500mA，峰值可達 1000mA，并具備 2500 Vrms（輸入）與 1500 Vrms（輸出）的隔離保護，確保在工業環境中的可靠性與安全性。
　　
　　運動控制與 I/O 控制的即時精確度
　　
　　QEC-M-02 支持 EtherCAT 通訊下最小 125μs 的同步周期，抖動時間小于 1μs，非常適合用于多軸運動與精密 I/O 控制應用。其搭載雙核心獨立運作的 DM&P Vortex86EX2 處理器，可實現實時且穩定的 EtherCAT 同步控制。
　　
　　延伸閱讀： EtherCAT MDevice Benchmark

　　

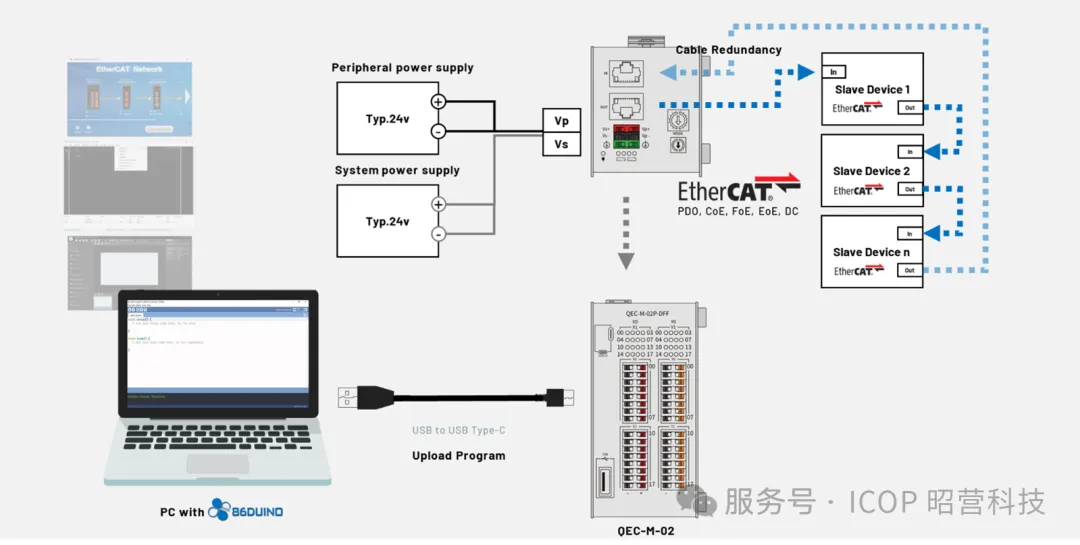

　　它支持 PDO、CoE、FoE、DC 等 EtherCAT 通訊協議，并可靈活搭配各類 EtherCAT 子設備，充分發揮 EtherCAT 的優勢。QEC-M-02 已實際測試并驗證多款第三方 EtherCAT 子設備的兼容性與穩定性。

　　
　　工業整合的通信協議兼容性
　　
　　除了支持 EtherCAT 外，QEC-M-02 還支持多種常見工業應用層通信協議，包括：Modbus RTU/TCP、MQTT、OPC UA、CANopen，以及標準 Ethernet (TCP/IP)。多協議兼容性使其能輕松集成至現代或傳統自動化系統。
　　
　　開發者可通過 86Duino IDE 使用既有函數庫，實現邊緣至云端連接、機器對機器（M2M）通信與遠程監控。無論是連接 SCADA 系統、IoT 平臺或第三方 PLC，QEC-M-02 都能提供靈活擴展的連接能力，是推動工業 4.0 與 IIoT 部署的理想選擇。
　　
　　專為工業可靠性而設計
　　
　　產品尺寸為 107.45 x 49 x 77.31 mm，重量僅 370g，支持 DIN 導軌安裝并采用堅固的 Euroblock 接線端子設計，便于布線與安裝?？稍?-20°C 至 +70°C 環境下運行（亦提供 -40°C 至 +85°C 可選版本），內建溫度、電壓、電流與開機時間監控功能，確保系統穩定運行。
　　
　　結合 86Duino IDE 的開源開發環境
　　
　　QEC-M-02 搭載 86Duino IDE，一個免費、Arduino 兼容的工業控制開發環境，支持以 C/C++ 撰寫控制邏輯，并具備完整 EtherCAT API 功能 ，可直接訪問 PDO、CiA402 狀態、分布式時鐘等功能。
　　
　　針對初學者或希望快速開發的用戶，QEC-M-02 亦支持以下圖形化開發工具：
　　
　　LDmicro
　　
　?。悍?IEC 61131-3 規范的梯形圖編輯器
　　
　　86EVA
　　
　?。褐С?ENI 導入、子設備映射與參數調節的 EtherCAT 配置工具
　　
　　ArduBlock
　　
　?。侯愃?Scratch 的可視化流程設計工具
　　
　　這些工具可協助各類用戶（從專業控制工程師到學生與創客）快速構建實時工業應用。
　　

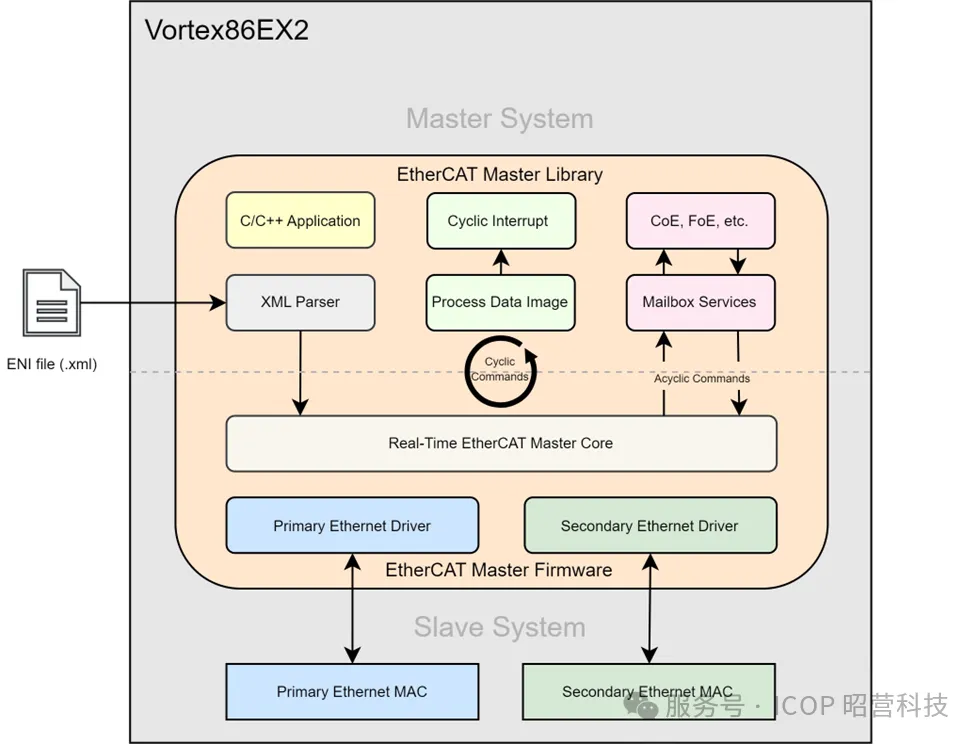

　　此平臺亦支持模塊化軟件設計，通過雙核心架構實現實時 EtherCAT 控制與上層 UI／網絡處理的任務分離。用戶可根據需求采用事件驅動或循環循環模式來構建應用程序，特別適用于多軸運動控制、傳感器監控與設備互鎖等工業場景。
　　
　　在顯示功能方面，我們支持以下項目：輕量且多功能的圖形函數庫 LVGL Library，以及操作直觀的 UI 設計工具 86HMI Editor，共同提供完整的 HMI 開發解決方案。用戶可在無需外接電腦的情況下，直接在 HDMI 顯示器上繪制儀表、按鈕、實時圖表，甚至實現觸控交互。
　　
　　主要特點 QEC-M-02:
　　
　　EtherCAT 主站 + PLC 功能 + HDMI 顯示
　　
　　內建 86Duino IDE，可使用 C/C++ 程序設計函數庫
　　
　　專用核心，實現實時 EtherCAT MDevice 通訊
　　
　　支持圖形庫的 HDMI 顯示器（1280 x 720，256 色）
　　
　　16 通道隔離數字輸入和 16 通道隔離數字輸出
　　
　　工作溫度：-20°C 至 +70°C（可選 -40°C 至 +85°C）
　　
　　支持 EtherCAT, Giga LAN, USB, COM, HDMI, Rotary switch 與 RUN/STOP switch
