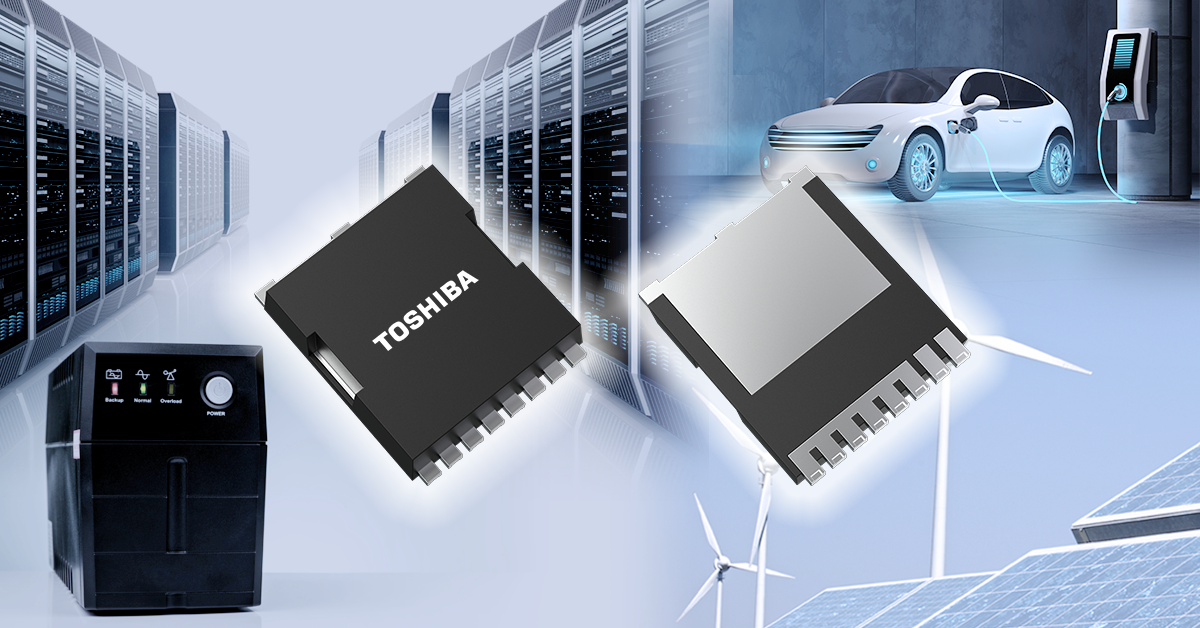

東芝推出采用TOLL封裝的第3代650V SiC MOSFET

－三款新器件助力提升工業設備的效率和功率密度－

中國上海，2025年8月28日——東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，推出三款650V碳化硅（SiC）MOSFET——“TW027U65C”、“TW048U65C”和“TW083U65C”。這三款產品配備其最新[1]第3代SiC MOSFET芯片，并采用表面貼裝TOLL封裝，適用于開關電源、光伏發電機功率調節器等工業設備。三款器件于今日開始支持批量出貨。







三款新產品是東芝第3代SiC MOSFET，采用通用表面貼裝TOLL封裝，與TO-247和TO-247-4L(X)等通孔封裝相比，可將器件體積銳減80%以上，并提升設備功率密度。



此外，TOLL封裝還具有比通孔封裝更小的寄生阻抗[2]，從而降低開關損耗。作為一款4引腳[3]封裝，支持對其柵極驅動的信號源端子進行開爾文連接。這減少封裝內部源極線電感的影響，實現高速開關性能；在TW048U65C的外殼中，與東芝現有產品[5]相比，其開通損耗降低約55%，關斷損耗降低約25%[4]，有助于降低設備功耗。



未來東芝將繼續擴大其SiC功率器件產品線，為提高設備效率和增加功率容量做出貢獻。



第3代SiC MOSFET封裝產品線

類型

封裝

通孔類

TO-247

TO-247-4L

表面貼裝類

DFN8×8

TOLL





測量條件：VDD＝400V、VGS＝18V/0V、ID＝20A、Ta＝25°C、L＝100μH、Rg（外部柵極電阻）＝4.7Ω

續流二極管采用各產品源極及漏極間的二極管。（東芝截至2025年8月的比較）

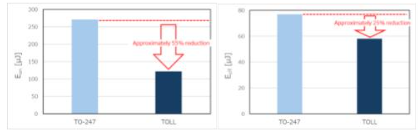

圖1：TO-247與TOLL封裝的導通損耗（Eon）和關斷損耗（Eoff）比較





  • 應用：
  • 服務器、數據中心、通信設備等中的開關電源
  • 電動汽車充電站
  • 光伏逆變器
  • 不間斷電源



  • 特性：
  • 表面貼裝TOLL封裝，實現設備小型化和自動化組裝，低開關損耗
  • 東芝第3代SiC MOSFET
  • 通過優化漂移電阻與溝道電阻比，實現漏源導通電阻的良好溫度依賴性
  • 低漏源導通電阻×柵漏電荷
  • 低二極管正向電壓：VDSF＝–1.35V（典型值）（VGS＝–5V）





  • 主要規格：

（除非另有說明，Ta＝25°C）

器件型號

TW027U65C

TW048U65C

TW083U65C

封裝

名稱

TOLL

尺寸

典型值

9.9×11.68×2.3

絕對最大額定值

漏極-源極電壓VDSS（V）

650

柵極-源極電壓VGSS（V）

–10至25

漏極電流（DC）ID（A）

Tc＝25°C

57

39

28

電氣特性

漏極-源極導通電阻RDS(ON)（mΩ）

VGS＝18V

典型值

27

48

83

柵極閾值電壓Vth（V）

VDS＝10V

3.0至5.0

總柵極電荷Qg（nC）

VGS＝18V

典型值

65

41

28

柵極-漏極電荷Qgd（nC）

VGS＝18V

典型值

10

6.2

3.9

輸入電容Ciss（pF）

VDS＝400V

典型值

2288

1362

873

二極管正向電壓VDSF（V）

VGS＝–5V

典型值

–1.35

庫存查詢與購買

在線購買

在線購買

在線購買



注：

[1] 截至2025年8月。

[2] 電阻、電感等。

[3] 一種信號源終端靠近FET芯片連接的產品。

[4] 截至2025年8月，東芝測量的值。請參考圖1。

[5] 采用TO-247封裝且無開爾文連接的、具有同等電壓和導通電阻的第3代650V SiC MOSFET
