(1)采用高速DSP作為中央處理器，運算速度更快，控制更精準?！　?2)飛車啟動功能。能夠識別電機的速度并在電機不停轉的情況下直接起動?！　?3)完整的工頻/變頻自動互切技術?，F(xiàn)在的高壓變頻調速系統一般設置工頻旁路切換柜，變頻器發生故障時能使高壓電機轉至工頻運行，旁路切換有手動旁路和自動旁路切換兩種型式，手動旁路需人工操作，適應于無備用裝置或不重要的運行工況，自動旁路可在變頻器發生故障后直接自動轉換至工頻運行。新風光公司提供的自動旁路切換柜，不僅可實現變頻故障情況下自動由變頻轉換至工頻運行狀態，還可實現在變頻檢修完畢后由工頻瞬間轉換至變頻運行的功能，整個轉換過程不會對用戶設備的運行造成任何影響?！　?4)旋轉中再啟動功能。運行過程中高壓瞬時掉電3s內恢復，高壓變頻器不停機，高壓恢復后變頻自動運行到掉電前的頻率?！　?5)線電壓自動均衡技術（星點漂移技術）。變頻器某相有單元故障后，為了使線電壓平衡，傳統的處理方法是將另外兩相的電壓也降至與故障相相同的電壓，而線電壓自動均衡技術通過調整相與相之間的夾角，在相電壓輸出最大且不相等的前提下保證最大的線電壓均衡輸出。　　(6)單元直流電壓檢測：實時顯示檢測系統的直流電壓，從而實現輸出電壓的優化控制，降低諧波含量，保證輸出電壓的精度，提升系統控制性能，并可使保證運行維護人員實現對功率單元運行狀況的全面把握?！　?7)單元內電解電容因采取了公司專利技術，可以將其使用壽命提高1倍?！　?8) 散熱結構設計合理，單元串聯多重化并聯結構，IGBT承受的電壓較低，可以有較寬的過壓范圍(≥1.15Ue)，設備可靠性更高?！　?9) 具備突發相間短路保護功能。如果由于設備原因及其他原因造成輸出短路，此時如果變頻器不具備相間短路保護功能，將會導致重大事故。變頻器在發生類似問題時能夠立即封鎖變頻器輸出，保護設備不受損害，避免事故的發生?！　?10) 限流功能：當變頻器輸出電流超過設定值，變頻器將自動限制電流輸出，避免變頻器在加減速過程中或因負載突然變化而引起的過流保護，最大限度減少停機次數?！　?11) 故障自復位功能：當變頻器由于負載突變造成單元或是整機過電流保護時，可自動復位，繼續運行。變頻改造控制方案　　為了保證煤氣加壓系統的可靠性，變頻器裝置采用自動轉換工頻方式，當變頻器發生故障，停止運行時，電機可以自動切換到工頻下運行，這樣可以保證煤氣加壓機的供氣要求，提高了整個系統的安全穩定性。　　煤氣加壓機變頻系統具有如下特點：為變頻器提供的交流220V控制電源掉電時，由于變頻器的控制電源和主電源沒有相位及同步要求，變頻器可以使用UPS繼續運行，不會停機；在現場速度給定信號掉線時，變頻器提供報警的同時，可按原轉速繼續運行，維持機組的工況不變；變頻器配置單元旁路功能，在局部故障時，變頻器可將故障單元旁路，降額繼續運行，減少突然停機造成的損失，如果變頻器出現3個以上的故障單元，可自動轉工頻運行，可保證生產不受影響。變頻控制自動旁路柜　　280kW煤氣加壓機選用JD-BP37-315F（315kW）高壓變頻器，250kW煤氣加壓機選用JD-BP37-280F（280kW）高壓變頻器，兩臺煤氣加壓機旁路柜均采用自動轉換工頻方式。　　改造后提供的旁路方案如下：　　旁路柜在變頻器進、出線端增加了兩個隔離刀閘，以便在變頻器退出而電機運行于旁路時，能安全地進行變頻器的故障處理或維護工作?！　∽詣优月饭裰骰芈啡鐖D2所示。KM2與KM3實現電氣互鎖，當KM1、KM2閉合，KM3斷開時，電機變頻運行；當KM1、KM2斷開，KM3閉合時，電機工頻運行。另外，KM1閉合時，K1操作手柄被鎖死，不能操作；KM2閉合時，K2操作手柄被鎖死，不能操作。
圖2 自動旁路柜　　電機工頻運行時，若需對變頻器進行故障處理或維護，切記在KM1、KM2分閘狀態下，將隔離刀閘K1和K2斷開?！　『祥l閉鎖：將變頻器“合閘允許”信號串聯于KM1、KM2合閘回路。在變頻器故障或不就緒時，真空接觸器KM1、KM2合閘不允許；在KM1、KM2合閘狀態下，若變頻器出現故障，則“合閘允許”斷開，KM1、KM2跳閘，分斷變頻器高壓輸入電源。　　旁路投入：將變頻器“旁路投入”信號并聯于KM3合閘回路。變頻運行狀態下，若變頻器出現故障且自動投入允許，或者需要將電機從變頻投入到工頻狀態運行（按下“工頻投切”按鈕），系統將首先分斷變頻器高壓輸入、輸出開關KM1和KM2，經過一定延時后，“旁路投入”閉合，即工頻旁路KM3合閘，電機投入電網工頻運行。調試中注意的問題　　原系統改為變頻調速系統以后，有一些問題需要重新設定。如：放散閥的壓力設定，未改造前的原工頻運行，放散閥的壓力為6kPa，也就是當羅茨風機后級的氣壓達到6kPa以上時，才開啟放散閥，排泄出多余的煤氣。由于羅茨風機的工作特點，必須把進風閥門進入的氣體完全打出去，當后級的氣壓接近6kPa時，羅茨風機負荷較重，電機電流已經超過額定值較多，因為電動機的過載能力較強，且斷路器的保護電流較大，后級氣壓高時，工頻運行時一般不會跳閘。改造后變頻的過載能力較弱，變頻器的過載能力為1.5倍額定電流60s，這樣就要求后級的放散閥壓力應稍低一些，經過與客戶溝通后，建議放散壓力為3～4kPa左右。這樣煤氣加壓系統可以進一步降低消耗?！　「脑旌?，高壓變頻器參數設定，由于是重載啟動，需要低頻時增加轉矩補償，停車時用戶要求自由停車等，設定參數如表3所示：
變頻改造后設備運行情況　　煤氣加壓機變頻改造后，2011年9月15日，兩套高壓變頻器一次性投入生產，至今運行正常。經過測試，系統達到了預期的效果。煤氣加壓機變頻改造后，風機電機輸入電流有明顯下降，設備實現了軟起動，改善了煤氣加壓設備的運行工況，極大地減輕了設備起動時對供配電系統的沖擊。改造效果是非常明顯的?！　。á瘢┕?jié)能情況　　改造前工頻：280kW、250kW煤氣加壓機平均運行電流25A，電網電壓取6.1kV，功率因數為0.8。平均每小時消耗功率為：

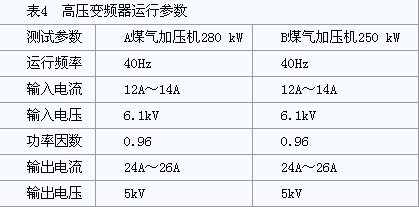

　　改造后變頻：分別運行兩臺高壓變頻器，記錄運行參數如表4所示：
　　變頻輸入電流取平均數13A，煤氣加壓機變頻運行消耗功率為：
　?。á颍?間接效益　　（1）變頻改造后，實現電機軟啟動，啟動電流小于額定電流值，啟動更平滑?！　。?）有效地改善了現場運行環境，由于電機以及負載轉速下降，大大降低了設備噪聲污染，現場操作人員非常歡迎。　?。?）功率因數提高到0.95以上，減少了線路損耗?！　。?）減少了維護工作量和維護費用，延長了設備的使用壽命。采用變頻技術調速后，設備隨生產工藝變速運行，大大降低了設備負荷率，延長了風機、電機等設備的使用壽命。　?。?）變頻器具有多項保護功能，十分完善。與原來舊系統相比較，變頻器具有過流、短路、過壓、欠壓、缺相、溫升保護等多項保護功能，更精確地保護了電機。　?。?）調速范圍寬，調速精度高。采用變頻拖動風機可以在0～50Hz范圍內任意調節，調節精度高，調節頻率波動可保持在0.1～0.01Hz范圍內，便于實現風機系統自動化控制。結束語　　經過變頻改造后，煤氣加壓機實現軟起軟停，不僅大大降低了工作人員的勞動強度，而且使整個工藝流程更穩定，達到了較好的節能效果。隨著國家對節能減排工作的越來越重視，企業通過各種措施降低生產成本，其中變頻技術起到了關鍵作用，取得了明顯的經濟效益和社會效益，適應了國家建設資源節約型社會的潮流。
