本文結合焦化廠煤氣加壓機運行的實際工況，介紹了山東新風光電子科技發展有限公司生產的高壓變頻器在三聯煤電化工有限責任公司煤氣加壓機中的應用。通過改造，實現了煤氣加壓機的高效運行，達到了節能降耗的目的。

前言

　　三聯煤電化工是一家集煤炭深加工及發電為一體的綜合性公司。焦化公司為其下屬的一個分公司，焦化公司有一條年產60萬噸焦炭的煉焦生產線，其主要產出為焦炭、焦油及煤氣。煤氣主要供給后面的電廠發電用。在焦化公司與電廠之間傳輸煤氣用的兩臺煤氣加壓機，其主要功能是把焦化公司的焦爐產出的煤氣經過風機吸收后，經過加壓、通過管道輸送給電廠鍋爐作為燃氣發電。煤氣加壓機前級為焦捕柜，焦化爐產出的煤氣含有較多的焦油。焦捕柜的作用是把煤氣中含有的焦油吸收掉。其生產流程圖如圖1所示。

圖1 焦化廠生產流程圖

現場設備介紹

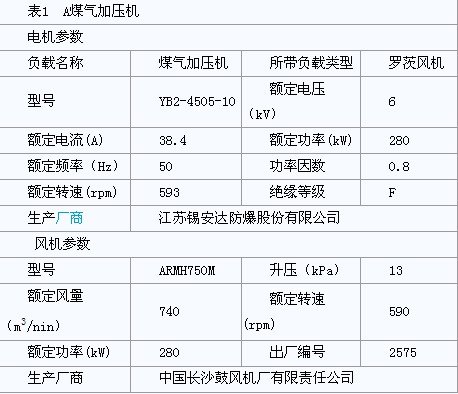

　　焦化廠配有兩臺煤氣加壓機，該設備為煤氣加壓系統中并聯使用，正常情況下一用一備。煤氣加壓機選用的風機為羅茨風機，羅茨風機相比于離心風機有兩個主要特點：（1）啟動時進風門和出風門必須完全打開，（2）進風口進入羅茨風機的氣體必須完全打出去。這兩臺煤氣加壓機的具體參數如表1、表2所示。

　　該設備由于輸送的是煤氣，煤氣中不可避免的含有一些焦油。羅茨風機由于長期運行以后粘附有很多焦油，增加了設備的阻力。另外羅茨風機為風門全開的情況下啟動，而且焦油在較冷的情況下阻力更大，所以羅茨風機為典型的重載啟動負載。

　　原系統6kV高壓斷路器直接送到電機，沒有其他軟起設備，高壓電機與羅茨風機直接用靠背輪連接。該設備由于是重載啟動，并且焦油冷態時阻力很大，所以直接啟動時啟動電流大，容易造成斷路器跳閘，需要多次合閘才能啟動。并且啟動前還需要給羅茨風機打高溫蒸汽加熱。另外直接啟動有可能影響羅茨風機內部氣隙。由于羅茨風機選型偏大，電廠往往不需要羅茨風機滿負荷運轉，這樣風機只好打開回流閥，造成風機運行效率低下，浪費嚴重，廠領導為了提高煤氣加壓機的運行效率，經研究決定改造該設備，增加兩套軟起設備，兼具有調速功能。

　　工廠中用于電動機的軟啟動設備，常用的做法有串水阻啟動、串電抗啟動、星三角啟動、轉子串電阻啟動、軟啟動器降壓啟動和變頻啟動等?，F(xiàn)分別簡要敘述如下：

　?。?）串水阻啟動、串電抗啟動和星三角啟動：啟動轉矩小，不能滿足重負荷啟動要求，不能連續啟動，不能調速。

　?。?）轉子串電阻：由于該電機為防爆電機，無抽頭，不能采用此種啟動方式。

　?。?）液力耦合器：能滿足啟動要求，也能達到調速要求，但是投資大，調速效率低，維護費用高。

　?。?）軟啟動器：不能滿足重負荷啟動要求，不能連續啟動，不能調速。

　?。?）變頻調速以啟動轉矩大、啟動電流小、調速精度高、功能強、可靠性高，操作方便，便于通訊等功能優于以往的傳統調速方式，是性能最優的軟啟動方案。

　　綜合上述比較，通過招標方式，廠領導決定采用山東新風光電子科技發展有限公司生產的JD-BP37系列（6kV）高壓變頻器作為改造項目的適用設備，改造取得了成功。

風光公司JD-BP37系列高壓變頻調速系統技術特點

　　風光牌JD-BP37系列高壓變頻器以高速DSP為控制核心，采用無速度矢量控制技術、功率單元串聯多電平技術，屬高-高電壓源型變頻器，其諧波指標遠小于IEE519-1992的諧波國家標準，輸入功率因數高，輸出波形質量好，不必采用輸入諧波濾波器、功率因數補償裝置和輸出濾波器；不存在諧波引起的電機附加發熱和轉矩脈動、噪音、輸出dv/dt、共模電壓等問題，可以使用普通的異步電機。2007年，高壓變頻器被評為中國名牌產品。具體來說，風光高壓變頻器除具有一般普通變頻器的性能外，還具有以下突出特點：
