　　【山東新智造】國家級智能制造試點示范項目巡禮第四期：鋼鐵冶金行業優秀案例
　　
　　山東新智造
　　
　　根據國家《“十四五”智能制造發展規劃》要求，工業和信息化部已連續3年開展智能制造試點示范行動，遴選一批智能制造示范工廠和優秀場景，在各行業、各領域選樹一批排頭兵企業，推進智能制造高質量發展。近年來，我省積極推進企業開展“智改數轉”，不斷完善“市級-省級-國家級”智能制造示范項目梯次培育體系，取得了良好成效。目前，省級智能工廠（數字化車間、優秀場景）977個，累計培育國家級示范工廠35個、優秀場景108個，數量位居全國前列。
　　
　　為進一步宣傳智能制造典型企業和優秀案例，推廣先進經驗，現開展國家級智能制造試點示范項目巡禮宣傳活動，展示優秀企業智能制造轉型發展經驗，共同學習提高，打造山東“智造”升級版。本期選擇鋼鐵冶金行業優秀案例，讓我們走進石橫特鋼集團有限公司、山東鋼鐵集團永鋒臨港有限公司兩家企業，感受山東“智造”魅力。
　　
　　一、石橫特鋼集團有限公司
　　
　?。ㄒ唬┢髽I(yè)基本情況
　　

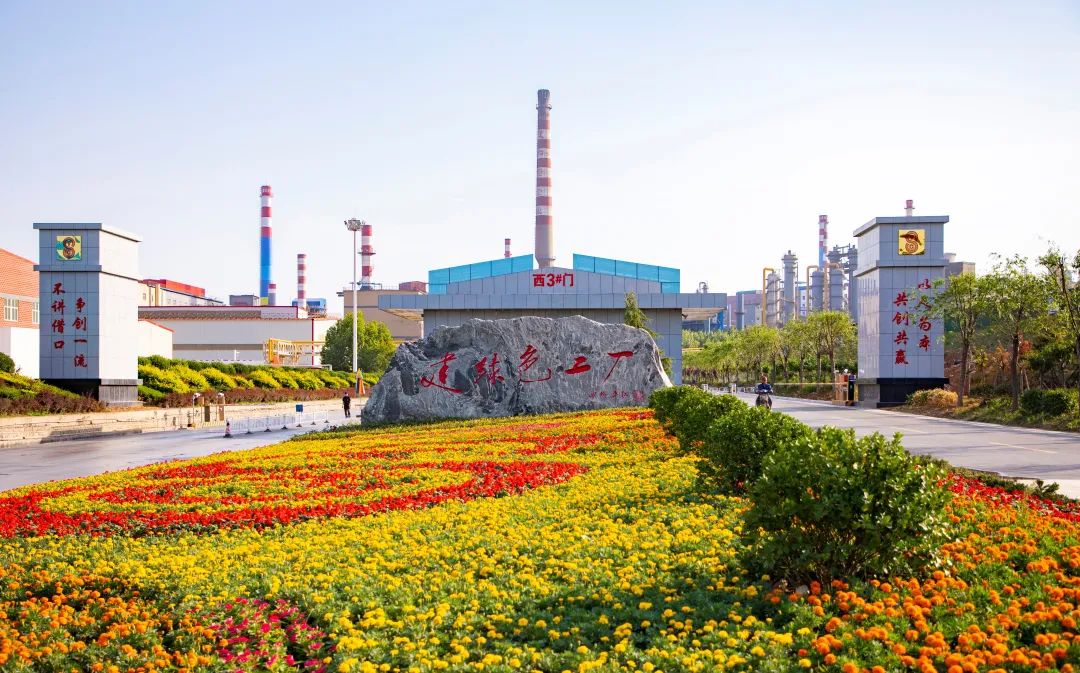

　　石橫特鋼集團有限公司地處山東省肥城市境內，是一個集煉鐵、煉鋼、軋鋼、焦化、化工、物流、機械制造、科研、資本運作為一體的大型鋼鐵聯合企業，占地5500畝，現有職工7000多名，綜合經濟實力連續多年跨入中國企業500強之列，被評為國家級智能制造示范工廠揭榜單位、國家級綠色工廠、高新技術企業、全國和諧勞動關系創建示范企業、國家企業技術中心。
　　
　　
　　
　　2016年斥資20億元重組了肥城阿斯德化工，開啟了鋼鐵、化工聯合的新模式，實現了資源的綜合利用“變廢為寶”；2019年入股了泰安華魯鍛壓機床，推動了跨行業，跨地區的高效組合，實現了產業鏈的上下游延伸，達到了1+1>3的戰略效果。2020年，依照山東省“兩基地四集群”鋼鐵規劃，泰安特種建筑用鋼產業集群一期工程順利投產。截至目前，錨桿鋼筋全國市場占有率超過60%，是全國最大的生產供應基地，電力角鋼市場占有率第一位，在國內市場處于行業領先地位。
　　
　　（二）智能工廠建設先進經驗
　　
　　精品特種鋼全流程智能示范工廠是泰安特種用鋼產能置換項目，由2座1460立方米高爐生產線、2座轉爐及連鑄生產線、2條燒結生產線、2條棒材生產線組成。利用“可視化”高爐系統、遠程支撐系統、一體化煉鐵管控平臺等實現工藝流程、物質能源、設備信息精確控制。引進國際先進的循環流化床半干法脫硫、高效SCR脫硝、微克級布袋除塵等技術，配套煤氣、蒸汽、爐渣、鐵碳元素和工業用水五大循環回收利用工程，以此來打造“綠色鋼城”。
　　
　　1.數字孿生工廠
　　
　　石橫特鋼精品特種鋼全流程智能示范工廠在建設過程中，在熱連軋過程、智能料場、轉爐煉鋼、方坯連鑄、棒材加熱、棒材軋制等多個環節應用建模仿真、多模型融合等技術，對實體系統和設備進行了量化表達，構建了裝備、產線、車間、工廠等不同層級的數字孿生系統，通過物理世界和虛擬空間的實時映射，將工藝與量化的物理實體模型結合起來，形成對最終產品質量的數字化表達，提高模型預測與設定精度，并能夠基于模型進行數字化運行和維護。
　　
　　
　　

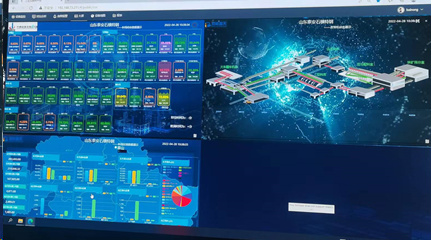

　　智能料場自動化數字孿生工廠
　　
　　2.生產計劃優化
　　
　　在生產計劃優化環節，構建完善公司級ERP企業資源管理系統，并與生產管理系統、物流系統、質檢系統及各車間L2平臺系統進行了集成。建立統一的數據收集交換平臺，實現ERP與MES、遠程智能計量等不同系統間數據一貫制管理；建設資源計劃平衡平臺，實現資源在產線間成本最優、產能相對平衡的精益化生產；建設物料結算平臺，實現采購、銷售的統一結算管理。應用了訂單管理、生產計劃/排程、生產跟蹤、調度與實績管理、半成品/成品庫存管理、廠內物流計劃與調度管理等功能，實現基于采購提前期、安全庫存和市場需求的生產計劃優化。
　　
　　3.先進過程控制
　　
　　在工廠的各個環節部署了智能制造裝備，建設了全國首套連鑄坯智能定重定尺系統，實現對煉鋼廠特定鑄機進行定制性開發，通過精準、智能、閉環的在線定重系統解決鋼坯重量波動，使定重精度±6kg達到85%，±10kg達到90%以上，鑄坯定重效果良好，定重合格率提升10%以上。
　　
　　建設了國內最先進的軋鋼加熱爐智能燃燒系統。該系統針對蓄熱式加熱爐燃燒特點，結合加熱爐燃燒煙氣殘氧及CO檢測儀表、鋼坯溫度檢測儀表以及先進的加熱爐二級系統、燃燒數學模型、燃燒優化系統組建成加熱爐智能控制系統平臺。
　　
　　手機端監控加熱爐生產及設備情況
　　
　　4.質量精準追溯
　　
　　建設了質量管理系統，通過生產仿真、質量設計與實時分析、訂單跟蹤等，采集產品原料、設計、生產、使用等質量信息，實現產品質量全生命周期控制，確保對市場做出快速響應，處理質量異議時間能夠控制在一周內。
　　
　　計量管理系統
　　
　　5.設備在線監測
　　
　　集成了智能傳感、機器視覺、故障檢測等技術，構建了統一的設備管理與維檢系統，通過專業化設備管理及維檢、智能電網管控等方式，利用電網潮流控制技術、變電站監控技術、電網管控技術，實時監測設備狀態，判定設備運行情況，開展性能分析和異常報警，提高了控制效率，避免非計劃停機，為“設備零故障管理”提供有力保障。
　　
　　智能電網管控系統主畫面
　　
　　變電站監控系統界面
　　
　　6.能效平衡與優化
　　
　　建設了能源管控中心，基于綜合能源管理系統，實現從能源數據采集-過程監控-能源介質消耗分析-能耗管理等全流程的信息化管理，實現企業優化能源介質平衡，提高能源介質的回收和梯級利用水平，保障多能源介質的協同平衡。
　　
　　手機APP實時數據檢測
　　
　　7.安全風險實時監測與應急處置
　　
　　依托感知裝置、安全生產管理系統、安全生產全要素管理系統、特殊作業全過程系統和人員自動定位系統，建設了雙重預防機制平臺，基于智能傳感、機器視覺、特征分析、專家系統等技術，動態感知、精準識別?；?、危險環節等各類風險，實現了安全事件的快速響應和智能處置。
　　
　　安全管控中心
　　
　　安全管控平臺人員自動定位系統
　　
　　8.污染監測與管控
　　
　　結合污染源清單等先進技術，建立全廠全面的排放源清單管理、污染監控、污染監測、治理設備監控、生產狀態監控的全過程一體化管控平臺，將無組織排放“有組織化”管理，實現無組織排放全過程管控，常態化管控，治理過程可追溯可核查。本平臺對全廠無組織排放源清單中所有監測、治理設備進行集中管控，并記錄各無組織排放源點相關生產設施運行狀況、收塵、抑塵、清洗等治理設施運行數據、顆粒物監測數據和視頻監控歷史數據。
　　
　　超低排放管控平臺視頻墻
　　
　　地圖系統
　　
　?。ㄈ┲悄芄S建設成效
　　
　　1.工廠建設完成后，噸鋼級的產量已達到每小時300噸，產量國際領先，綜合生產效率提升68%，設備綜合利用率提升31%，運營成本下降47%，研發周期縮短53%，產品不良率下降77%，資源綜合利用率提升31%，銷售增長35%，各項經濟技術指標已達到國際一流水平。
　　
　　2.工廠全部投產后，鋼產能達到465萬噸，產能、產值、利潤翻番，庫存周轉率提升71%，訂單準時交付率提升11%，其研發的產品也將于近期形成批量生產，石橫特鋼也將因此成為國內最具競爭力的特種建筑用鋼產業基地，年新增主營業務收入200億元、利稅30億元。
　　
　　3.工廠通過自動巡檢、在線運行監測等方式，實現實時監測設備狀態，判定設備運行情況，開展性能分析和異常報警，先進過程控制利用率達92%，設備綜合利用率提升19%，經濟效益顯著。
　　
　　4.整個工廠生產單位產品綜合能耗降低12%，單位產品二氧化碳排放量降低8%，同時帶動了其他場景的智能化建設，經濟效益明顯。
　　
　　二、山東鋼鐵集團永鋒臨港有限公司
　　
　?。ㄒ唬┢髽I(yè)基本情況
　　
　　山東鋼鐵集團永鋒臨港有限公司位于山東省臨沂市臨港經濟開發區精品鋼園區，成立于2019年4月9日。項目總投資約350億元，主要包括規劃年產1000萬噸精品鋼和配套400萬噸焦化及精細化工項目，總占地7000畝左右。分兩期建設，一期項目已于2021年7月份投產。一期項目總占地面積約為4655畝，建設總投資136.6億元，2021年7月份投產，具備年產270萬噸精品長材的能力。主要綜合配套設施有1臺500平方米燒結機、2座1350立方米高爐、2座120噸轉爐等。當前正在積極推進二期項目建設，實現精品長材及精品板材生產全覆蓋。產品定位中高端，有優質碳素結構鋼、低碳鋼、低合金高強度結構鋼等。在產業鏈延伸方面，通過配套先進的表面處理工藝，95%以上的產品可以進行深加工，實現由鋼鐵產品向鋼鐵制品轉型。
　　
　　公司2022年被國家生態環境部評為A級績效企業，成功入選山東省工業旅游示范基地。2022年12月30日《世界金屬導報》將永鋒臨港公司打造的全球首個統一平臺全流程數字鋼廠納入“2022年世界鋼鐵工業十大技術要聞”之中。2023年1月通過國家工信部等四部門聯合公告，評為“國家級全流程智能制造示范工廠揭榜單位”。在此基礎上，公司積極打造以智慧建筑、智能制造、智慧物流及智慧服務為產業主題的智能制造產業園，打造全球綠色低碳高質量發展的樣板。
　　
　?。ǘ┲悄芄S建設先進經驗
　　
　　1.建設永鋒臨港智控中心
　　
　　通過自動化網絡技術把以往分散在現場的10大工序和四大調度全部集中在一起，實現了5公里以外的遠程操控，同時通過“生產、物流、能源、設備、安防”五調合一，實現了跨工序、跨區域、遠距離、大規模集控、無邊界協同交融和大數據決策的生產一體化智能管控，形成公司臨港基地統一的生產操作中心、調度中心、應急指揮中心。

　　永鋒臨港智控中心
　　
　　2.打造全球首個統一平臺全流程數字鋼廠
　　
　　基于統一工業互聯網平臺，橫向貫通各生產工序和管理部門，縱向打通從現場PLC到集團ERP系統的數據鏈路，開發了12個大智能應用，2010個功能模塊，為鋼鐵生產從原料進廠、庫存、加工到成品出廠每個生產環節提供了全面數字化支撐。借助工業互聯網平臺賦能生產經營，實現了數字化透明生產，各工序之間、部門之間實現無邊界協同，創造了巨大的經濟效益。

　　全流程工業互聯網平臺架構
　　
　　3.完善IT基礎設施
　　
　　建設覆蓋全廠的網絡架構，圍繞工業互聯網平臺，建設了遍布全廠的37個機房和網絡，連接現場3萬多個設備，采集28萬點數據。
　
　　完備的數據網絡系統
　　
　　4.打造生產管控系統
　　
　　為應對復雜多變的市場形勢，公司秉持“低庫存、快周轉”方針，通過智能配料、智能排程等智能化應用，結合原料和鋼材兩頭市場變化，采用遺傳算法進行大數據尋優，計算出最佳的生產配料、計劃排程，實現生產和市場的聯動，實現低庫存快周轉，實現極致成本、極致效益，進一步增強持續盈利能力和企業核心競爭力。
　
　　全廠生產管控總覽圖
　　
　　按“應采盡采”原則，大量采集生產經營相關數據，通過數據分析，服務生產經營。每日產生15億條生產過程數據記錄（截圖顯示2022年5千億條，目前已遠超萬億條）。
　　
　　數據資產總覽圖
　　
　　5.關鍵設備狀態監測預警
　　
　　應用智能設備對全公司關鍵設備進行狀態監測預警，及時發現和消除設備的早期隱患。通過備件編碼統一，實現集團多基地備件共享，降低備件庫存資金。

　　全廠設備管控界面
　　
　　6.環保在線監控
　　
　　臨港一期項目累計環保投入23億元，借助環保智能應用，將全公司200多個環保在線測點集中監控，采用源頭控制及末端治理等技術，按照內控標準進行預警管理，減少污染物排放，目前顆粒物控制在3毫克/立方米、二氧化硫控制在2毫克/立方米、氮氧化物控制在20毫克/立方米左右，達到超超低排放水平，已通過國家生態環境部A級績效企業評定。
　　
　　全廠環保管控界面
　　
　　7.建設智能料場
　　
　　采用數字化、無人化技術，實現智能化物料運輸流程控制和堆取料機、刮板機等大型設備復雜作業的無人化，精簡操作崗位。堆取料規整，減少拋灑，提高料場空間利用率，減少設備無效動作時間，降低電耗。
　
　　智能料場界面
　　
　　8.鐵區智能應用系統
　　
　　把鐵前四大系統的生產數據關聯起來，結合冶金機理、大數據算法開發了混勻-燒結-球團-高爐一體化配礦及帶成分入爐等跨工序數學模型，基于工序智能應用構建數據分析體系、合規管控體系及安全運行體系，促進了鐵區生產從分散管控向以高爐為核心的鐵區一體化智能管控的轉變，實現綠色化、低耗化、穩定化、高效化的鐵前生產。
　
　　鐵區一體化智能管控界面
　　
　　通過RFID技術，動態跟蹤鐵水運輸過程，實現自動計量，同時分析作業瓶頸，優化鐵水調度，提高鐵水罐周轉率（目前單日可達6.25次），減少鐵水鋼水溫降。
　　
　　工藝鐵路管控界面
　　
　　搭建智能煉鋼系統，圍繞效率、成本、質量，從時間、溫度、成分、重量四個維度對煉鋼進行智能管控，其中的生產節奏管控將轉爐-精煉-連鑄15個操作步驟數字化，量化到秒，實現生產節奏的跟蹤、預測、分析，及時預警支撐調度，分秒必爭，發現瓶頸環節，持續改善，最后分析給出每一個作業環節的時效優化建議。

　　智能煉鋼系統界面
　　
　　打造智慧轉爐系統，利用工藝模型、智能化、自動化技術，降低渣料、合金消耗，提高終點一次命中率。開發了鑄坯跟蹤、仿真剔坯模型，實現鋼坯的直軋和熱送?；阼T坯的按支跟蹤，實現定尺切割優化，提升定尺率，每年降低鋼坯消耗。
　　
　　智慧轉爐系統界面
　　
　　打造軋鋼智能倉儲系統，行業內首次采用圖像識別技術，實現棒材在裝卸過程中的掃碼識別，在不影響生產節奏的前提下，解決棒材產線和倉儲環節無斷點跟蹤的行業難題，減少出入庫人工掃碼工作量，實現了軋鋼棒材倉儲的數字化，實現棒材從成品下線到裝車發運的智能調度。

　　智能倉儲系統
　　
　　（三）智能工廠建設成效
　　
　　1.通過精益運營和智能制造，大大提高了勞動生產效率，一期項目投產后，人均產鋼1700噸/年，二期項目投產后人均產鋼超過2000噸/年，處于行業領先水平。煉鐵高爐利用系數4.15，鐵水消耗最低704㎏/t。轉爐班冶煉爐數19爐、連鑄拉速4.6m/min，各項經濟技術指標達到全國領先水平。
　　
　　2.通過生產管控系統，每年可降低成本5600萬元。設備智能應用系統上線后，故障時間月度平均下降為118.8min、維修費用月度平均41.34元/噸鋼，每年可降低備件庫存資金2000萬元。
　　
　　3.智能料場系統上線后，精簡操作崗位50個，提高料場空間利用率20%；3D自動掃描提高盤庫效率90%；減少設備無效動作時間，每年降低電耗240萬元。
　　
　　4.鐵區智能應用系統上線后，高爐日平均產量提高300噸，高爐燃料成本降低12.8元/噸。通過鐵鋼界面管控系統，提高鐵水罐周轉率單日可達6.25次，減少鐵水鋼水溫降9.91℃，由此全年可降成本3500萬元。
　　
　　5.通過鋼軋界面開發了鑄坯跟蹤、仿真剔坯模型，實現鋼坯的直軋和熱送，每年可降低煤氣消耗450萬元。通過軋鋼智能應用系統，基于鑄坯的按支跟蹤，可提升定尺率0.15%，每年降低鋼坯消耗300萬元。通過軋鋼智能倉儲系統，可減少90%以上的出入庫人工掃碼工作量。
　　
