　　更高的銑削精度+更簡便的自動化控制=？
　　
　　LANG 雕刻機可在硬幣、玩具和大型車輛輪胎的壓花模具中完成最精細結構的銑削。身為行業隱形冠軍，他們是如何在激烈的競爭中保持長期競爭優勢？LANG的秘訣是：運用集成測量系統 IMS、電缸 EMC 以及諸多其他線性與自動化技術領域的博世力士樂組件。

　　
　　LANG 雕刻機（圖源：Lang GmbH & Co. KG）
　　
　　幾千年來，人們一直采用在物品上雕刻圖案的方法來避免弄錯和辨別真?zhèn)?。為了能夠在流通硬幣、汽?chē)輪胎或玩具的模具上打造出復雜結構，需要極高精度的線性傳動技術以及相關的驅動與控制系統。
　　
　　機床制造商 LANG GmbH & Co. KG 于 50 多年前在黑森州許滕貝格成立，身為沖壓和壓花模具精密加工領域的專家，如今已然成為眾多領域的全球市場領跑者。除了汽車、硬幣和玩具行業外，LANG 生產的精密加工機械設備也被廣泛應用于晶圓制造、顯微鏡以及印刷與包裝行業。
　　
　　線性傳動技術、驅動與控制系統一站式服務
　　
　　在精加工中，某些銑削鉆頭的尺寸僅有百分之三毫米，而進給量控制可達十微米級。因此，對所使用的線性、驅動與控制技術的精度也提出了很高要求。設計主管 Marcus Boller 表示，一站式服務中囊括的技術越多，給我們帶來的好處也越多：與博世力士樂跨技術合作的優勢不僅體現在采購方面，而且來自工程領域的深化建議和技術支持讓機器操作更得心應手。

　　

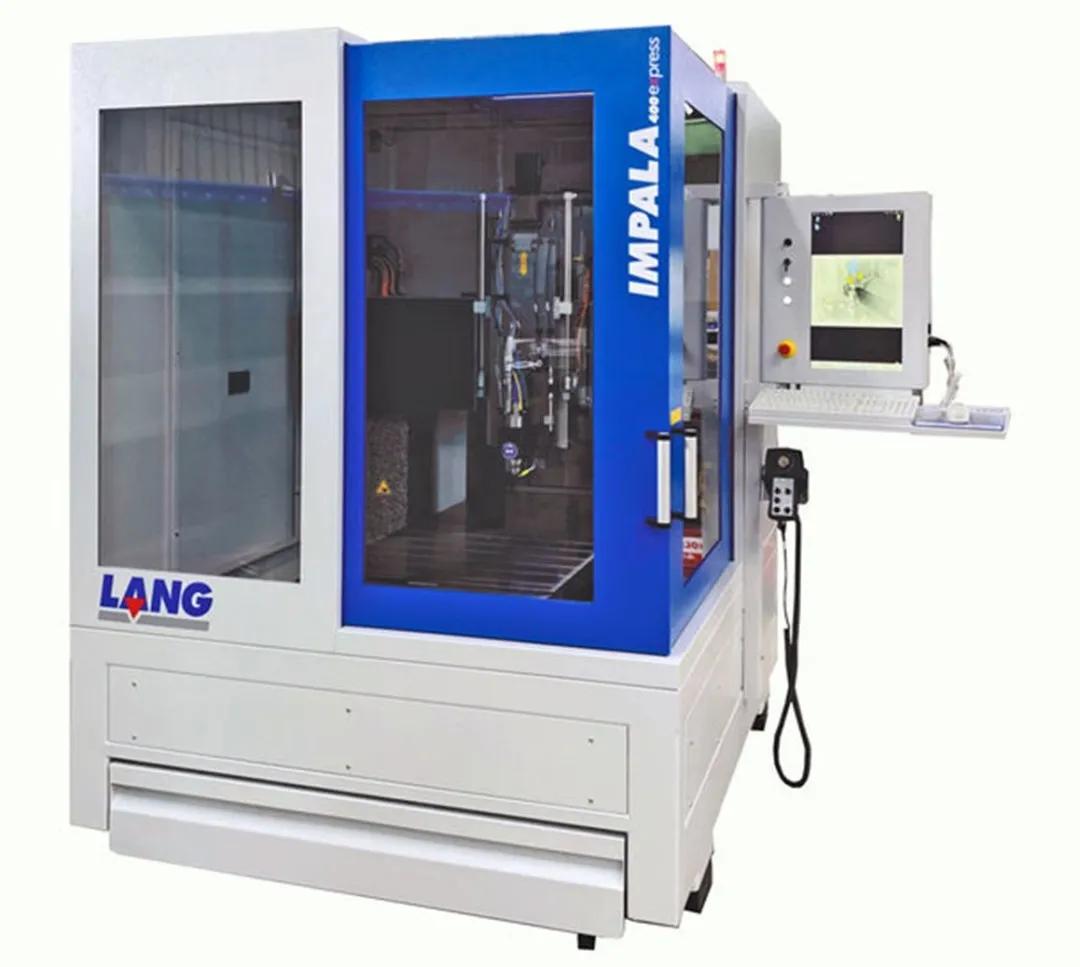

　　Lang Impala 400express在三個運動軸上使用集成測量系統IMS， 無需密封空氣和其他配套設備使得該緊湊型精密機器的經濟性大大提高。（圖源：Lang GmbH & Co. KG）
　　
　　集成測量系統更經濟
　　
　　通過拓展雙方此前在驅動和 CNC 控制系統技術領域的合作，令 LANG 從線性傳動技術創新解決方案中獲益，例如集成測量系統IMS。集成式引導與測量解決方案的準確性堪比精密玻璃刻度尺，且耐用性顯著提升，更加低本高效。這也意味著 LANG 能夠?yàn)槿麻_(kāi)發的 Impala 400express 雕銑機注入更高效率。IMS 具有 ±0.25 μm 的重復精度，測量刻度精度達 ±3 μm/m。與精密玻璃刻度尺的不同之處在于，功能不會受到碎屑、潤滑劑及其他污染源的限制。其他優點還包括安裝更簡單、能效更高、無需密封空氣等。

　　

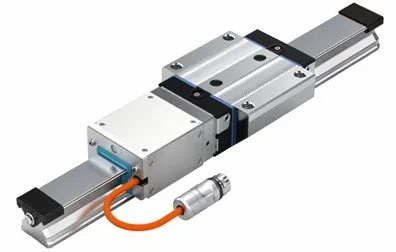

　　IMS測量系統集成到線性導軌中，將導向和測量功能結合在一個穩定、高性能的整體解決方案中，不受污染影響，精度比肩精密玻璃刻度尺。
　　
　　巧妙組合：直線電機驅動的型材導軌系統
　　
　　另外，LANG 還從廣泛的力士樂系列產品中甄選其他組件，如滾珠和滾柱導軌導向系統，從而實現與力士樂直線電機的組合應用。Impala 400SL 系列銑床便是這類組合應用的產物，主要用于硬幣和微縮模型領域，重復精度可達微米級。
　　
　　使用機電執行器搬運工件
　　
　　在執行器應用領域，博世力士樂提供自動化工件搬運等解決方案。高精度 LGR-S 系列雕刻機可將 2D 和 3D 數據雕刻到大型商用車的重型側板模具中，它采用電缸 EMC 并搭載合適的驅動套件。線性軸會對轉臺進行高精度定位，可容納最大尺寸 2.3 米的模具。
　　
　　簡單的工件處理：采用EMC電缸的高精度 LGR-S 系列雕刻機可將 2D 和 3D 數據雕刻到大型商用車的重型側板模具中。（圖源：Lang GmbH & Co. KG）
　　
　　調試快速、安裝方便
　　
　　這樣的機電一體化子系統也可以快速投入運行：若使用了博世力士樂的產品，只需點擊鼠標即可將來自電缸、線性軸和多軸系統的軸系統參數數據從電機編碼器數據存儲器傳輸?shù)诫姍C(jī)驅動控制器。存儲的驅動數據由軸系統參數確定并自動采用。不僅導軌、夾緊用蓋板的對齊簡單，而且滾珠滑塊易于更換，因此進一步縮短了安裝和維修用時。
　　
　　調試快速、安裝方便
　　
　　為工程的順利推進贏得寶貴時間
　　
　　博世力士樂也深入?yún)⑴c了開發，工作內容涉及驅動系統和電機的選型、設計與配置等。Marcus Boller 強調，“唯有質量比和慣性比完全正確才能實現最大精度。通過精調線性傳動技術產品組合和彼此之間開誠布公的交流，為各類應用尋求最佳解決方案大開方便之門。”
　　
　　持續改進、合作共贏
　　
　　除了建立良好的商務關系和高品質交付外，與博世力士樂的拓展合作還提升了我們自身的產品質量。“這些導軌非常堅固耐用，使用幾十年不在話下。”設計經理提到，“對我們而言，保障備件供應亦同樣重要，即使我們現在使用的驅動技術未來過時了，但在很長一段時間內仍能得到維修。”
　　
　　如今，LANG 幾乎為其所有機床系列產品選配了博世力士樂的線性導軌和驅動套件。在控制方面，Marcus Boller 對盡可能讓自編程式控制軟件參與的開放式接口贊不絕口。“博世力士樂的全方位自動化產品組合也在此為我們帶來了極佳的解決方案，以進一步鞏固和提升我們的市場地位。”
