　　礦業新智造丨藍普鋒PLC助力江銅集團泵站智能化升級

　　客戶情況及應用需求

　　德興銅礦，江西銅業集團的主干礦山，是世界上主要的斑巖銅礦之一，也是中國最大的露天有色金屬礦山。擁有已探明的銅礦石儲量16.3億噸，現保有13.2億噸，銅金屬量超500萬噸。德興銅礦排水系統采用兩級模式，從負130米泵房排水至負10米蓄水池，再排至外部水庫。兩泵房無聯動，設備陳舊，自動化程度低，操作依賴經驗。系統操作復雜，電費高，安全性能低。為降低成本、提高效率，需改造成智能化排水系統，實現自動控制泵啟停、均衡運行時間、優化排水時間、降低電費，減少操作員勞動強度和誤操作風險。


　　工藝要求及控制方案

　　德興銅礦采礦場新增加的控制系統，監控負10米泵站的6臺高壓電機、4臺中開泵、2臺真空泵、14臺電動球閥、20臺電動執行器、24個壓力、4個流量、3個液位和輔助電力設備，同時與負130米泵站聯動控制。由藍普鋒PLC實時采集數據，通過上位機手動或自動啟停相關設備，實現無人值守，并自動生成運行報表。

　　系統構架及主要硬件說明

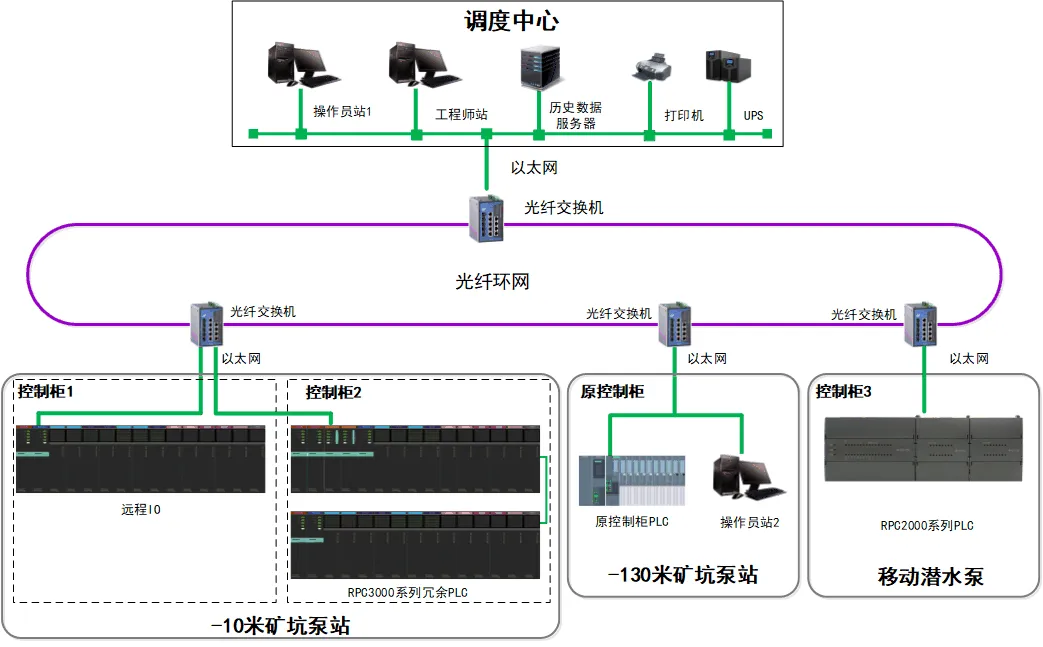

　　德興銅礦排水系統自控系統拓撲圖，如下所示：


　　圖1泵站監控系統拓撲圖

　　負10米泵站由RPC3000系列PLC進行監控，系統由1個主機架和2個擴展機架組成，機架上安裝了冗余CPU模塊、電源模塊、CE通訊模塊、DI模塊、DO模塊、AI模塊和AO模塊。移動潛水泵由RPC2000系列PLC進行監控，包括CPU模塊及AI模塊。RPC3000、RPC2000及負130米礦坑泵站原有控制系統融為一體，通過以太網與調度中心進行數據交互。

　　控制效果及優點

　　該系統以藍普鋒PLC為核心，結合上位機軟硬件實現系統監控，具備高性價比與高可靠性。監控系統穩定可靠，滿足設計要求，有效替代原有進口系統，并提升了自動化水平，支持無人值守，同時降低能耗。系統集中監控，操作簡便，支持遠程APP監控。系統環境適應性好，在-30℃~70℃環境下穩定運行，自帶三防涂覆，適應惡劣環境。現場投運后，運行穩定，操作直觀，維護高效。

　　經濟、社會效益及推廣價值

　　藍普鋒PLC在德興銅礦泵站的應用，解決了人工操作中的效率瓶頸與安全隱患，標志著國產控制系統在高端工業場景中實現“從能用向好用”的跨越，為礦業裝備國產化提供了可復制的技術范式。未來，隨著國產PLC在更多高端場景的滲透，其技術紅利將向全產業鏈外溢，為中國工業的高質量發展注入持久動能。


　　圖2現場PLC控制柜圖3調度中心監控畫面
