　　北大EDA | iMoB v3.0 Release 2025 Q2版本升級！基于機器學習建模到電路仿真的一站式解決方案
　　
　　產品背景
　　
　　隨著物聯網、人工智能和5G等新興技術的迅猛發展，集成電路正向小型化、高頻率和高功率的方向加速。與此同時，新材料和新結構的涌現，推動了半導體領域的創新，但目前仍然缺乏完善的器件模型和有效的驗證手段來評估這些新材料在電路中的性能，這使得快速建立相應的器件模型變得尤為緊迫。
　　
　　在前期iMoB基礎上，無錫北京大學電子設計自動化研究院研發推出了iMoB v3.0 Release 2025 Q2?？蓪?shí)現從數據到建模再到電路仿真的一站式解決方案，支持多個電路仿真工具，并集成了開源的電路仿真工具?？纱蟠蠹铀俨牧蠑?shù)據到電路模型的轉換過程從而加速新材料在實際應用中的開發和部署。此次發布中，我們以仿真獲得的FinFET數據為例，詳細介紹了使用iMoB進行器件建模和電路仿真的新功能。
　　
　　01
　　
　　iMoB v3.0 Release 2025 Q2全新版本介紹
　　
　　iMoB v3.0 Release 2025 Q2 中，在前期iMoB的I-V模型基礎上，集成了C-V模型從數據到建模再到電路仿真的一站式解決方案。新增C-V模型DC仿真功能，可精確模擬器件電容隨電壓的變化特性，支持C-Vgs（柵壓） 和 C-Vds（漏壓） 曲線仿真。新增環形振蕩器瞬態仿真模塊，為C-V模型提供動態驗證平臺，確保模型在電路級應用中的收斂性和時序準確性。
　　
　　在神經網絡構建功能中，我們引入了可視化選項卡與結構圖展示，該方法顯著提升了交互性與可視化效果，使用戶在設置每一層參數（如激活函數、神經元數量、輸入輸出等）時，能夠?qū)崟r(shí)看到對應的網絡結構圖，并支持交互式地添加、刪除或修改網絡層，顯著提升了使用的靈活性與直觀性，降低了學習門檻，也更方便調試與驗證結構設計的合理性。
　　
　　iMoB v3.0 Release 2025 Q2 提供7nm節點-FinFET樣例數據、C-V仿真網表及環形振蕩器仿真網表。
　　
　　02
　　
　　iMoB 各版本對比

　　
　　03
　　
　　iMoB 建模流程
　　
　　支持器件模型集成的定制化
　　
　　步驟01
　　
　　導入測試數據
　　
　　步驟02
　　
　　設置神經網絡結構(選項卡/腳本)
　　
　　步驟03
　　
　　采用機器學習求解參數
　　
　　步驟04
　　
　　根據求解參數預測數據
　　
　　步驟05
　　
　　對比測試數據和預測數據
　　
　　步驟06
　　
　　生成Verilog-A
　　
　　步驟07
　　
　　進行SPICE仿真
　　
　　04
　　
　　iMoB 主要功能介紹
　　
　　1 設置神經網絡和訓練（可采取3種方式）
　　
　　調控選項卡設置神經網絡及訓練
　　
　　采用默認腳本模板進行自定義設置
　　
　　加載用戶自定義腳本
　　

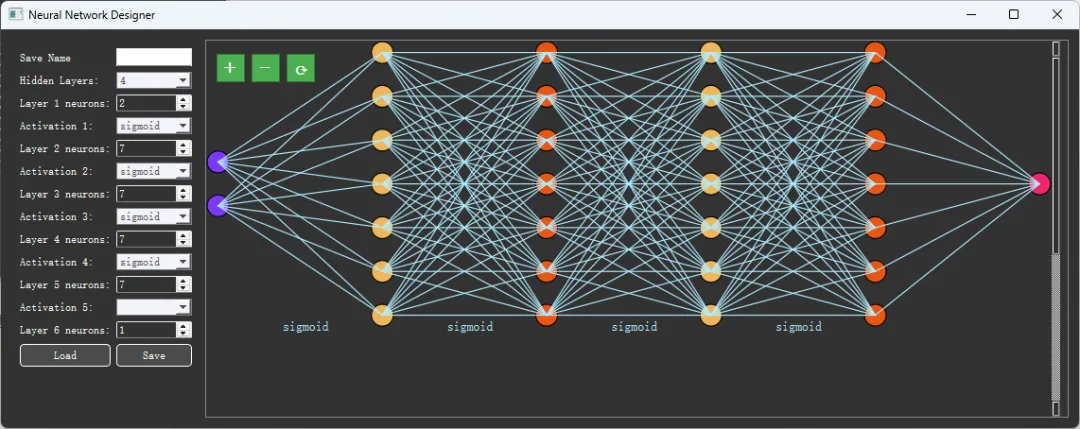

　　調控可視化選項卡設置神經網絡及訓練
　　
　　采用可視化選項卡界面進行神經網絡的設計，幫助用戶更方便靈活地構建自定義神經網絡。用戶可通過選項卡逐步配置各層參數（如輸入輸出、激活函數、優化器等），軟件會自動生成網絡結構圖，直觀展示層級與連接關系。支持交互式調整網絡結構，方便快速嘗試和優化模型。該功能對器件建模等非編程用戶友好，同時也提升了開發者的建模效率與靈活性。

　　
　　采用選項卡設置神經網絡訓練，用戶通過選項卡設置機器學習訓練的參數（例如：訓練次數、學習率、損失函數等等），此外，iMoB將訓練過程可視化，實時監測訓練過程中訓練集和測試集的精度。
　　
　　采用默認腳本模板進行自定義設置
　　
　　加載腳本模板，iMoB 為用戶提供了人工神經網絡訓練腳本的模板示例，保留了與數據加載、輸入輸出等相關的基本結構，便于用戶了解整體流程，用戶可基于現有模板進行自定義擴展與修改，以適配特定建模需求。
　　
　　加載用戶自定義腳本
　　
　　加載腳本模板，iMoB 為用戶提供了人工神經網絡訓練腳本的模板示例，保留了與數據加載、輸入輸出等相關的基本結構，便于用戶了解整體流程，用戶可基于現有模板進行自定義擴展與修改，以適配特定建模需求。
　　
　　加載自定義腳本文件，用戶可配置本地編輯器編輯腳本導入iMoB進行訓練。
　　
　　Nmos CV訓練結果：

　　
　　Pmos CV訓練結果：
　　
　　2 一鍵生成Verilog-A
　　
　　用戶導入測試數據，訓練完成后，可一鍵生成Verilog-A文件，用于SPICE仿真。
　　
　　3 仿真網表
　　
　　1、提供默認網表
　　
　　軟件內置默認的器件仿真網表、環形振蕩器仿真網表。
　　
　　2、支持新建網表
　　
　　新建網表時用戶可調控選項卡選擇模型文件、輸出文件，生成的網表模板將包含上述信息，無需用戶手動添加。
　　
　　3、用戶自定義網表
　　
　　支持用戶配置編輯器進行網表編輯，加載自定義網表。
　　
　　4 進行SPICE仿真
　　
　　模型和網表完成后，可進行一站式SPICE仿真，默認采用ngspice,同樣支持用戶配置其他仿真器進行仿真。
　　

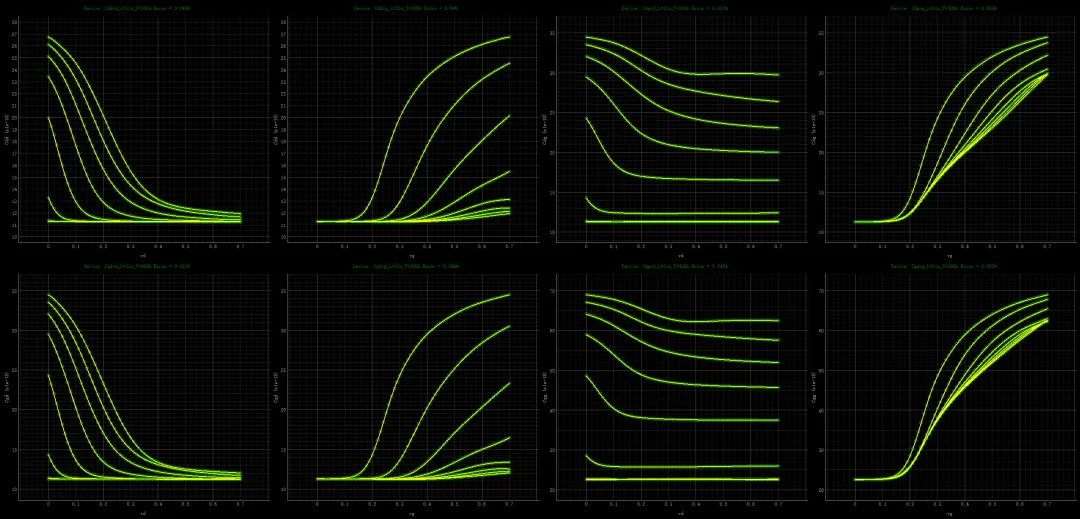

　　使用訓練生成的模型進行C-V、反相器和環形振蕩器瞬態仿真。仿真結果采用開源工具gnuplot進行畫圖，如下所示：
　　
　　電容特性：
　　
　　最后，歡迎您與我們聯系，進一步了解或試用iMoB v3.0 Release 2025 Q2，如果您有器件模型開發的需求，歡迎聯系我們，我們會提供為您定制的器件模型開發及一站式器件參數提取服務。
