　　硅光芯片發展前景

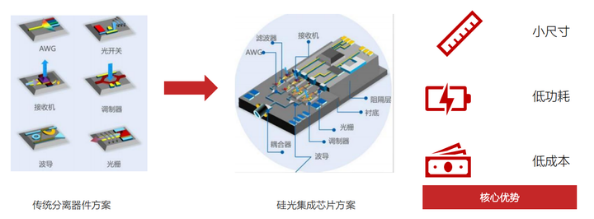

　　硅光芯片是光子芯片中最常見的一種，這種芯片利用的是半導體發光技術。硅光子技術結合了集成電路技術的超大規模、超高精度制造的特性和光子技術超高速率、超低功耗的優勢，是應對摩爾定律失效的顛覆性技術，這種組合得力于半導體晶圓制造的可擴展性，因而能夠降低成本。


　　　硅光子技術最大的優勢在于擁有相當高的傳輸速率，可使處理器內核之間的數據傳輸速度快100倍甚至更高，功率效率也非常高，因此被認為是新一代半導體技術?；诠韫庾拥墓膺B接與電子ASIC、光開關，或者新的量子計算設備的集成，或?qū)⒋蜷_一個廣闊的創新前沿。

　　據YOLE分析，硅光子在光收發器市場的份額預計到2027年可能會從目前的20％擴大到30％左右；用于消費者健康設備的硅光子學預計到2027年復合年增長率將達到30％，達到2.4億美元；用于人工智能和其他高端計算應用的光子處理器的復合年增長率將達到142％，達到2.44億美元。


　　硅光芯片設計并非那么簡單

　　雖說硅光芯片繼承了電芯片的諸多工藝，但想要大規模商用還有很多技術“高山”需要逾越。首當其沖就是設計端。

　　相比于工藝，硅光在芯片設計的方法和流程方面面臨更多的挑戰，例如硅光子技術與 CMOS 工藝兼容性，可重復 IP 制定及復雜芯片的快速設計等。

　　硅基光電子作為基于 CMOS 工藝的新興方向，直接受益于微電子行業幾十年發展的積淀。CMOS 平臺所能提供的強大工藝能力，使大規模集成硅光子器件成為可能，這是其他光子集成方向所無法比擬的。如何利用現有成熟工藝，是硅基光電子設計工程師如今面臨的挑戰。目前，硅光子的設計方法和設計工具，多效仿或來自于微電子領域的電子設計自動化（EDA）。EDA 對系統功能的實現多通過已驗證元件的組合，這些元件一般包含于工藝廠提供的工藝設計包（PDK）。目前在一些硅光子多項目晶圓（MPW）流片中，工藝廠已經開始提供 PDK 用于硅光子領域的設計，但是功能仍十分有限。
