　　口碑載道，2025合見工軟新產品發布會暨技術研討會圓滿收官！
　　

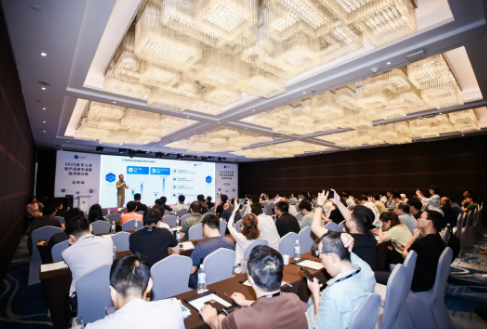

　　2025年6月27日-7月1日，中國數字EDA/IP龍頭企業上海合見工業軟件集團有限公司（簡稱“合見工軟”）在上海、深圳、北京三地成功召開了“2025合見工軟新產品發布會暨技術研討會”，會上展示了下一代國產EDA技術的重大革新進展，正式發布多款國產自主自研EDA及IP產品，并帶來了新一代數字驗證系統硬件展示，以及數字驗證全流程產品的應用演示、詳細技術分享及實踐創新。會議還特別邀請了燧原科技、中興微電子（Sanechips）、芯力創新、北京開源芯片研究院等多家頭部芯片企業代表及資深技術專家進行演講及應用分享。
　　
　　數百余位業內的工程師、研發、技術人員來到會議現場，合見工軟憑借硬核技術實力，為客戶帶來了芯片硅前和硅后的高性能EDA工具和IP解決方案的現場全面展示，多項產品性能比肩國際標桿水平，得到了參會人員的充分認可及熱烈反饋。合見工軟堅持“以客戶為中心”，聚焦用戶需求，提供全面實時的響應。在自主可控和尖端前沿技術方面，全面助力我國自研EDA和IP產品從國產化替代到國際標桿技術的進階之路。

　　
　　會上，合見工軟的技術專家以專業翔實的技術報告，向與會嘉賓展示并介紹了最新數字驗證、DFT及高性能接口IP解決方案。
　　
　　作為合見工軟長期緊密合作的伙伴，多家國內領軍芯片設計企業代表特邀進行分享：
　　
　　燧原科技演講嘉賓分享了《UVHS賦能燧原科技驗證效能躍遷》的用戶實踐；
　　
　　中興微電子（Sanechips）演講嘉賓分別就《Sanechips團隊的UVS+/UVD+使用體驗》及《UVHS助力Sanechips“珠峰”HPC芯片驗證革新》的主題發表演講，闡述了合見工軟數字驗證軟硬件方案對其項目的關鍵助力；
　　
　　北京開芯院演講嘉賓帶來了《香山昆明湖16核CPU完整系統的FPGA大級聯系統驗證實踐》的經驗分享。
　　
　　在北京會議中，芯力創新演講嘉賓特別指出，合見工軟此次發布的創新產品，讓我們看到了國產芯片設計工具鏈的又一次飛躍。今后，芯力創新將與合見工軟攜手推動中國Chiplet生態建設、設計流程自主可控。
　　
　　以上客戶分享均立足實際項目部署與真實用例，展示了合見工軟創新技術如何有效推動芯片設計從藍圖加速落地。
　　
　　來自行業近百家頭部芯片設計企業、車企、高校單位以及科研機構參與了此次活動。其中包括來自燧原科技、中興微電子、平頭哥、達摩院、智芯微電子、比亞迪、云豹智能、復旦微電子、國芯微、紫光、輝羲智能、大唐電信、理想汽車、字節跳動、北京大學、清華大學、深圳大學等企業及學院研究機構的數百位驗證工程師和科研技術人員，共同見證合見工軟全新技術成果發布，并與合見工軟的技術專家們展開深入探討，碰撞出智慧的火花，在加深對前沿技術理解的同時，也為未來的技術創新與產業合作開拓新思路。
　　
　　五大新品：多項性能比肩國際標桿
　　
　　在上午的新品發布環節，合見工軟五款年度創新產品重磅亮相，包括：
　　
　　數字驗證下一代硬件產品
　　
　　?下一代全場景驗證硬件系統UniVista Unified Verification Hardware System Gen2（UVHS-2）
　　
　　國產數字仿真調試EDA重大進展
　　
　　?下一代全功能高性能數字仿真器UniVista Simulator Plus (UVS+)
　　
　　?下一代全功能高效能數字驗證調試平臺UniVista Debugger Plus (UVD+)
　　
　　全國產自主知識產權高速接口IP解決方案
　　
　　?推動智算互聯的超以太網IP解決方案UniVista UEC MAC IP
　　
　　?先進工藝多協議兼容、集成化傳輸接口SerDes IP解決方案
　　
　　合見工軟提出下一代EDA戰略，將數字驗證最核心的基礎工具——數字仿真/調試器，及支持大規模芯片設計的高端硬件驗證平臺，均實現了架構級迭代創新，是國產EDA技術創新的重大進展，多項性能比肩國際標桿水平，目標打破數字高端大芯片驗證EDA的國際廠商壟斷。
　　
　　同時，合見工軟已在國內自研IP領域取得了快速的技術進展和客戶增長，在國內自主自研高速接口IP的市場份額中已居前列。目前，合見工軟的高速接口IP解決方案已實現了國產化技術突破，支持國內外先進工藝，并得到多家商業客戶的成功流片和數百家客戶的商業部署。合見工軟的智算芯片互聯IP解決方案，覆蓋國內外先進標準，助力智算、HPC、通信、自動駕駛、工業物聯網等領域大算力芯片的性能突破及爆發式發展。尤其在當前國際先進EDA工具和制程受限的情況下，合見工軟對高端芯片設計企業的產品與技術支持，助力了中國超算和AI類芯片企業打造自主可控的上下游供應鏈。
　　
　　特別值得一提的是，在此次發布會上，合見工軟宣布已經成功點亮HBM3/E測試芯片，基于標準電壓實現高達9600MT/s的數據傳輸。合見工軟提供高性能自研 HBM3/E IP控制器和PHY整體解決方案，控制器支持超低的讀寫延遲可以根據客戶讀寫Pattern做定制化設計，加強的抗衰減和Deskew能力可以應對各種復雜場景設計，內置處理器可以靈活支持多種Training算法，完整的2.5D interposer和SIPI分析服務可以幫助客戶通過端到端優化提升HBM3/E系統運行速度。自研HBM3/E控制器和PHY，廣泛支持業界的各種顆粒，幫助客戶在實際的系統中真正實現高性能。

　　

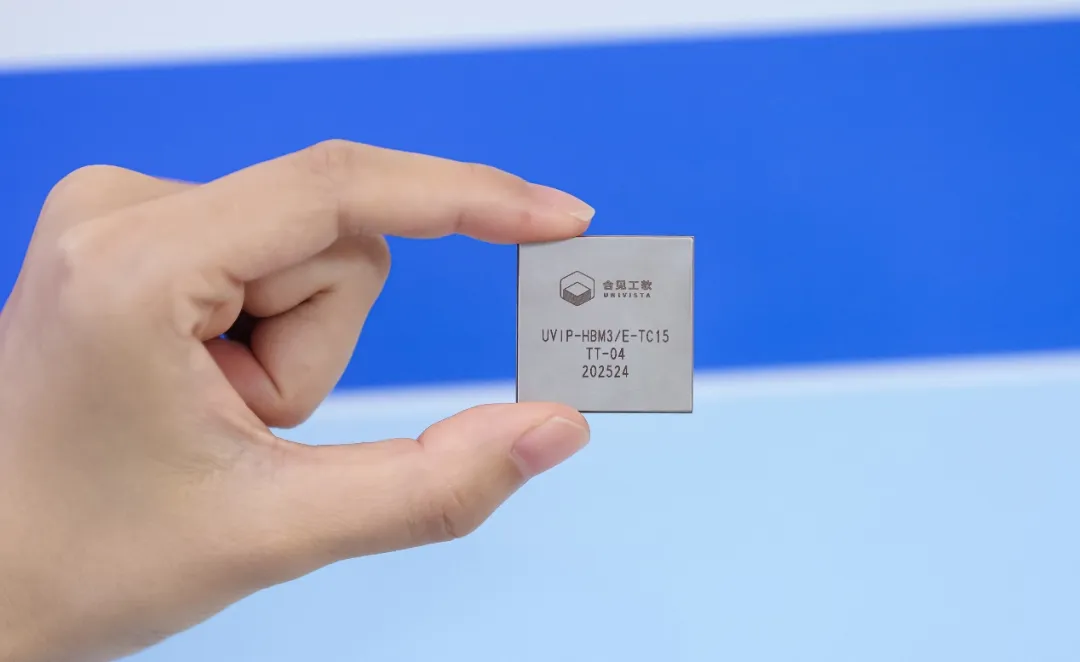

　　▲先進工藝HBM3/E測試芯片
　　
　　技術研討：數字驗證全流程詳解
　　
　　在下午的技術研討環節，合見工軟的技術專家團隊帶來了數字驗證全流程EDA的詳細產品介紹、視頻操作演示、功能說明及技術實踐。
　　
　　UVHP大幅提升仿真驗證效率
　　
　　合見工軟推出的數據中心級硬件仿真加速器UVHP是國產自研硬件仿真器中首臺可擴展至460億邏輯門設計的產品，該平臺將硬件仿真系統的算力提升至數據中心級別，性能可與國際先進產品相媲美。
　　
　　UVHP的特點在于高密度，能夠支持更大容量的硬件仿真需求，特別適合部署在本地及異地遠端機房、數據中心、公有云或私有云等場景中。此外，UVHP的編譯與運行是解耦的，不受固定接口外設位置的限制，用戶可以靈活地將編譯好的工程在運行時再自動分配到可用的硬件資源上去，可大幅提升硬件的使用效率。
　　
　　UVHP基于合見工軟自主研發的新一代專有硬件仿真架構，采用先進的商用FPGA芯片、獨創的高效能RTL綜合工具UVSyn、智能化全自動編譯器，以及豐富的高低速接口和存儲模型方案，為超大規模ASIC/SOC的硬件仿真驗證提供強大支持。
　　
　　UVS+/UVD+比肩國際領先水平
　　
　　合見工軟最新推出的下一代全功能高性能數字仿真器 UVS+和下一代全功能高效能數字驗證調試平臺UVD+，標志著國產數字仿真調試EDA取得重大進展。具有全自研架構、全功能覆蓋、高可靠性、易調試、高性能高容量等五大核心優勢。
　　
　　UVS+在大量真實項目嚴苛的實測考驗中，穩定性與性能優勢得以充分彰顯，能夠全方位、深層次地覆蓋從模塊級到系統級的芯片高效驗證需求，為芯片設計企業提供堅實可靠的技術支撐。UVS+在單核編譯和仿真性能真實項目、并行編譯性能真實項目等測試得分中，比肩國際領先水平。
　　
　　UVD+則實現了對調試全場景的無縫覆蓋，擁有流暢美觀的操作界面與便捷易用的交互設計，大幅提升用戶體驗。相較于傳統產品，UVD+多維場景下在客戶項目評分中的性能表現均可比肩國際領先水平。同時，UVD+還具有支持?jǐn)?shù)模混合場景調試、低功耗調試、事務級協議分析以及覆蓋率深度分析等關鍵優勢功能。
　　
　　此外，UVS+和UVD+還通過與業內領先的模擬仿真工具共建數?；旆侣?lián)合方案、采用統一、開放的USDB波形格式、數據底座和組件開放等形式，擁抱國產上下游生態合作。
　　
　　提高硬件驗證平臺Debug能力
　　
　　硬件驗證平臺的Debug能力是保障芯片質量與研發效率的關鍵要素。芯片硬件驗證平臺包含F(xiàn)PGA原型驗證平臺和硬件仿真平臺(Emulation)。相對于軟件仿真平臺，硬件平臺有運行速度快的優勢，但對Debug能力也帶來很大挑戰。
　　
　　合見工軟的專家針對FPGA原型和硬件仿真雙模驗證平臺（UVHS）和高密度硬件仿真平臺（UVHP），圍繞如何進一步提高硬件驗證平臺的Debug能力，從核心的時鐘建模與控制技術、動態可編程Trigger的技術原理、波形采樣效率最大化的記錄和重現應用、多種不同方式的全波形抓取技術性能與取舍等方面介紹了合見工軟基于硬件仿真系統的深度思考和針對性的創新解決方案。
　　
　　打造復雜芯片驗證黃金組合
　　
　　合見工軟不僅具備IP設計能力，也將豐富的設計經驗應用于開發硬件平臺上的驗證方案。為了幫助用戶更快上手合見的產品，無論是IP還是硬件平臺，合見技術團隊將IP和接口驗證方案整合在一起成了一系列的用戶參考設計demo，從而大幅降低用戶集成的時間成本。
　　
　　比如通過提供PCIe5、以太網等多種高速接口速率適配器方案，將低速率的FPGA平臺與高速的真實場景設備互聯，確保驗證的完整性，滿足HPC、AI、汽車等當下主要的技術趨勢的應用需求，并在行業中得到廣泛部署。同時，合見工軟也有世界一流的存儲控制器Design IP和硬件平臺存儲模型Verification IP(MMK)開發團隊，陸續開發了DDR5/4/3、LPDDR5/4/3、HBM3e/3/2e、GDDR6等先進方案，用戶群體廣泛，也是合見工軟主要的技術優勢之一。“高速接口x存儲模型”方案已成為合見工軟復雜芯片驗證的黃金組合。
　　
　　此外，面向AI芯片訓練和推理等新興場景，合見工軟也能夠提供包括Chiplet Die2Die以及Scaling Out/Up多卡組網等驗證方案，具備優秀的商用級高帶寬、低延遲、低功耗、協議完備等特性，可更好地解決芯片設計中的互聯帶寬受限、互聯兼容等挑戰，助力AI芯片的訓練及推理。
　　
　　支持多種驗證模式支持
　　
　　合見工軟的全場景方案支持多種驗證模式，包括純硬件ICE環境、XTOR和Hybrid等方案，為芯片系統級軟硬件協同設計及驗證提供了強大的算力支持，同時確保用戶驗證工作的可預測性、效率提升和質量保障，同時滿足多樣化的用戶需求。
　　
　　針對UVHS/UVHP Emulation XTOR（軟硬件協同仿真協議轉換器）方案，合見工軟的技術專家從XTOR的架構、技術原理、各種特定協議應用等方面，進行了詳細介紹。并針對PCIe、MIPI CSI/DSI以及UART方案進行了講解及Demo演示。
　　
　　UV Hybrid方案是合見Emulation上的另一個新興應用場景，具備靈活性強、仿真速度快、資源利用率高、易于調試等特點，可以讓用戶在開發效率、驗證精確度、硬件資源使用成本等諸多需求上找到優化平衡點，進一步推動芯片產品加速面市。
　　
　　互動+Demo：碰撞思想火花
　　
　　茶歇期間，會場休息區成為了思想碰撞的新舞臺，參會人員手持咖啡茶點，圍繞在合見工軟技術專家身旁。有人就會議中未能完全理解的技術難點尋求詳細解答，有人結合自身企業在芯片驗證中遇到的實際難題，請教針對性的解決方案，還有人探討行業技術發展趨勢，與專家展開深度交流，技術思維的火花在輕松的氛圍中不斷迸發。
　　
　　技術展示區，合見工軟帶來了核心技術產品的產品展示，其中包括：
　　

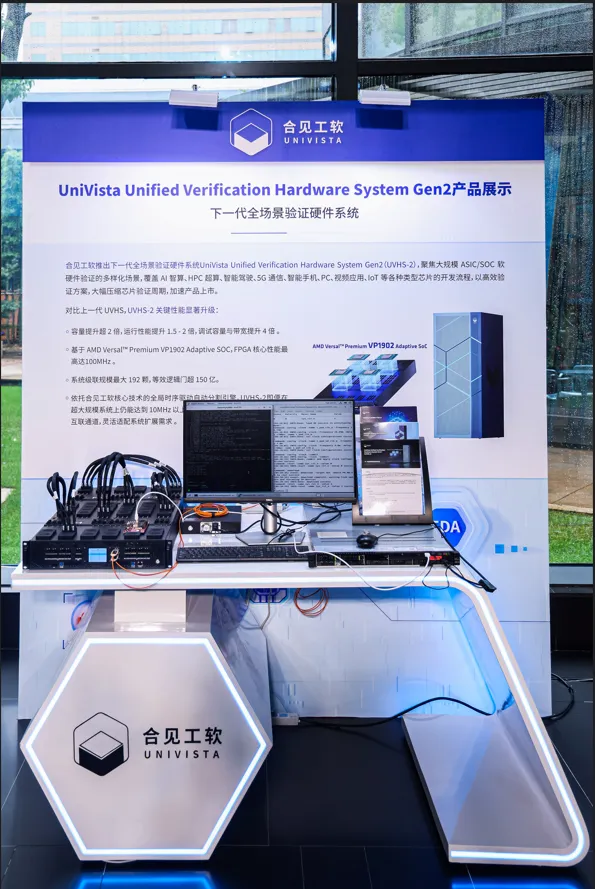

　　下一代全場景驗證硬件系統(UVHS-2)實物產品演示。對比前代產品，UVHS-2實現了很多關鍵性能顯著升級。包括容量提升超2倍，運行性能提升1.5-2倍，調試容量與帶寬提升4倍；基于AMD Versal Premium VP1902 Adaptive SOC, FPGA 核心性能最高達100MHZ；系統級聯規模最大192顆，等效邏輯門超150億。

　　
　　下一代高性能全功能數字仿真器(UVS+)和調試平臺(UVD+)視頻操作演示。UVS+全面支持Verilog、SystemVerilog、UVM等主流標準及驗證方法學,并支持UPF、SystemC、數?；旆?。X-prop等高階功能，提供從RTL到門級、數模混合到低功耗驗證的全流程解決方案。UVD+主要演示了智能源代碼追蹤、完整的FSM調試解決方案、靈活的雙設計調試方案等功能。
　　
　　國產自主知識產權的可測性設計(DFT)全流程平臺UniVista Tespert 的RTL DFT全流程視頻操作演示。UniVista Tespert集成了一系列高效工具，包括邊界掃描測試軟件工具、存儲單元內建自測試軟件工具、測試向量自動生成工具、缺陷診斷軟件工具、良率分析工具等一系列工具，助力芯片開發效率提升。
　　
　　基于PD-AS的組網驗證平臺UniVista UEC MAC IP/ PAXI IP實物產品演示。UniVista UEC MAC IP可與合見工軟原有的智算網絡Scale-out應用解決方案UniVista RDMA IP和針對智算網絡Scale-up應用的ETH-X傳輸層協議解決方案UniVista PAXI IP相互協同，進一步擴大了合見工軟在智算芯片互聯IP技術領域的優勢。
　　
　　結語
　　
　　此次合見工軟三地新產品發布會暨技術研討會的成功舉辦，離不開業內外朋友對合見工軟的關注和支持，真誠感謝所有用戶對我們的信任與一路陪伴！
　　
　　多款創新產品的發布，彰顯了合見工軟在EDA領域的深厚技術積淀與創新實力。以硬核技術實力為底色，合見工軟將持續為實現國產EDA替代注入動能。同時，行業人士的廣泛的關注，客戶的攜手共進，是對合見工軟最大的認可與信任，也展現出國內EDA產業蓬勃發展的勢頭與產業生態的繁榮。
　　
　　展望未來，合見工軟將始終以推動國產EDA技術進步為己任，持續加大研發投入，加速技術迭代升級，打造更多具有國際競爭力的產品與解決方案。期待與更多行業伙伴攜手，構建更完善的國產 EDA產業生態，共同打破技術壁壘，實現半導體產業的自主可控，讓中國 “芯” 在世界舞臺上綻放更耀眼的光芒！
　　
　　關于合見工軟
　　
　　上海合見工業軟件集團有限公司（簡稱“合見工軟”）作為自主創新的高性能工業軟件及解決方案提供商，以EDA（電子設計自動化，Electronic Design Automation）領域?yàn)槭紫韧黄品较颍铝τ趲椭雽?dǎo)體芯片企業解決在創新與發展過程中所面臨的嚴峻挑戰和關鍵問題，并成為他們值得信賴的合作伙伴。
