Vishay推出性能先進的新款40 V MOSFET



器件占位面積小，采用BWL設計，ID高達795 A，可提高功率密度，而且低至0.21 °C/W的RthJC可優化熱性能

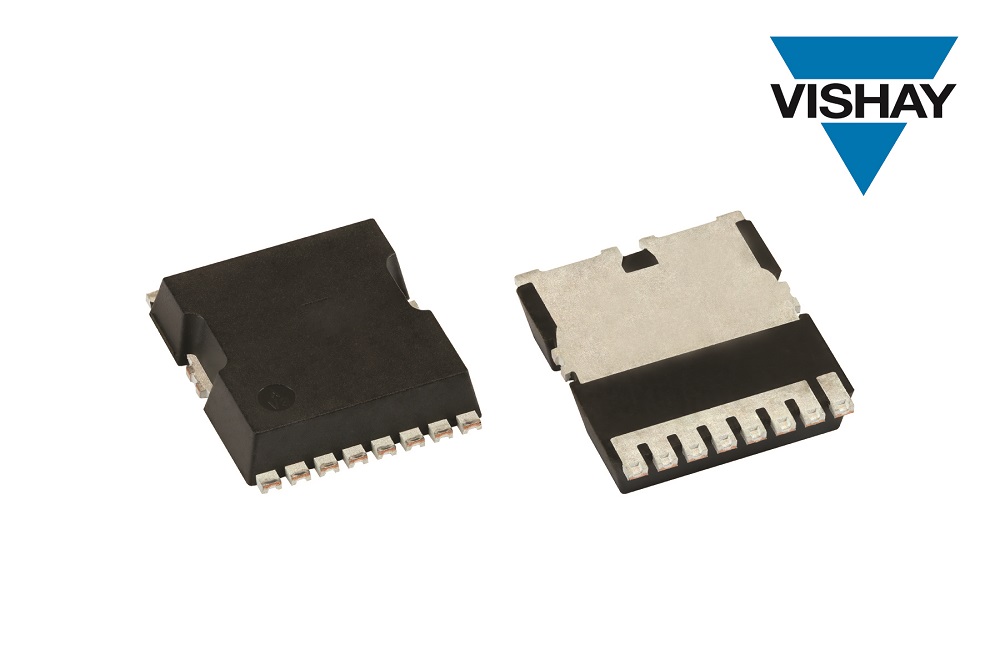

美國 賓夕法尼亞 MALVERN、中國 上海 — 2024年12月4日 — 日前，威世科技Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出采用PowerPAK® 10x12封裝的新型40 V TrenchFET® 四代n溝道功率MOSFET---SiJK140E，該器件擁有優異的導通電阻，能夠?yàn)楣I(yè)應用提供更高的效率和功率密度。與相同占位面積的競品器件相比，Vishay Siliconix SiJK140E的導通電阻降低了32 %，同時比采用TO-263-7L封裝的40 V MOSFET的導通電阻低58 %。

日前發布的這款器件在10 V電壓下的典型導通電阻低至0.34 mW，最大限度減少了傳導造成的功率損耗，從而提高了效率，同時通過低至0.21 °C/W典型值的RthJC改善了熱性能。SiJK140E允許設計人員使用一個器件（而不用并聯兩個器件）實現相同的低導通電阻，從而提高了可靠性，并延長了平均故障間隔時間（MTBF）。



MOSFET采用無線鍵合（BWL）設計，最大限度減少了寄生電感，同時最大限度提高了電流能力。采用打線鍵合（BW）封裝的TO-263-7L解決方案電流限于200 A，而SiJK140E可提供高達795 A的連續漏極電流，以提高功率密度，同時提供強大的SOA功能。與TO-263-7L相比，器件的PowerPAK 10x12封裝占位面積為120 mm2，可節省27 %的PCB空間，同時厚度減小50 %。



SiJK140E非常適合同步整流、熱插拔和OR-ing功能。典型應用包括電機驅動控制、電動工具、焊接設備、等離子切割機、電池管理系統、機器人和3D打印機。為了避免這些產品出現共通，標準級FET提供了2.4Vgs的高閾值電壓。MOSFET符合RoHS標準且無鹵素，經過100 % Rg和UIS測試。



PPAK10x12與 TO-263-7L規格對比

產品編號

SiJK140E

SUM40014M

性能改進

封裝

PowerPAK10x12

TO-263-7L

-

尺寸 (mm)

10 x 12

10.4 x 16

+27 %

高度

2.4

4.8

+50 %

VDS (V)

40

40

-

VGS (V)

± 20

± 20

-

配置

單

單

-

              VGSth  (V)

最小值

2.4

1.1

+118 %

RDS(on) (m?) @ 10 VGS

典型值

0.34

0.82

+58 %

最大值

0.47

0.99

+53 %

Qg (nC) @ 10 VGS

典型值

312

182

-

FOM

-

106

149

+29 %

ID (A)

最大值

795

200

+397 %

RthJC (C/W)

最大值

0.21

0.4

47 %



SiJK140E現可提供樣品并已實現量產，訂貨周期為36周。
