　　開發和交付新一代軟件定義汽車
　　
　　作者 Jim Tung, MathWorks
　　
　　算法無需由實時調度器調用，即可部署在面向服務的架構中，并通過 API 調用進行調用。鑒于這種轉變，基于模型的設計工具已更新，不但支持基于信號的接口，而且還支持面向服務的架構。
　　
　　◆  ◆  ◆  ◆
　　
　　下一代汽車將是率先通過軟件傳遞品牌特色和客戶價值的汽車。連接、自主性和電氣化方面的新技術，是這些軟件定義汽車 (SDV) 的核心。這些技術將不斷涌現，以應對客戶對移動性不斷變化的期望。這些創新背后的軟件，無論是面向客戶的還是在后臺運行的軟件，都需要大量的投資。它還代表著新的機遇，因?yàn)楦鞴静粩喟l(fā)展自身能力，以提供附加 App 和服務，更不用說安全和其他關鍵更新了。
　　
　　多年以來，在提高車輛性能和安全性方面，軟件無疑一直發揮著重要作用。這種嵌入式軟件與物理系統緊密綁定并部署在 ECU 上，因此需要很高的可靠性。通常，它還必須符合過程模型（包括 Automotive SPICE®）以及功能安全標準（如 ISO® 26262）。許多汽車 OEM 和供應商都擅長使用基于模型的設計，以通過仿真以及隨后的代碼生成和驗證對設計進行早期驗證，從而加速此軟件的交付（圖 1）。
　　
　　
　　
　　圖 1. 基于模型的設計有助于更早地發現并修復系統和軟件缺陷。
　　
　　對于 SDV，軟件發揮著更加重要的作用。為此，組織需要做好規劃，以在車輛投產后持續改進和更新軟件。他們需要整合從聯網車輛收集的運營數據，以便推動這種持續改進。此外，他們還需要擴展用于衡量成功的關鍵性能指標 (KPI) 集，也就是用開發運營一體化方面的更多度量（包括改動失敗率和從事故中恢復的平均時間）作為傳統度量（如開發速度）的有力補充。
　　
　　完成上述任務需要轉變心態。眾多汽車公司面臨的問題是：我們的軟件開發和系統開發團隊和過程需要做何改變，以及基于模型的設計如何發展才能應對這些變化？
　　
　　基于模型的設計如何發展以適應 SDV 開發
　　
　　迄今為止，工程團隊最常使用基于模型的設計來針對嵌入式系統進行開發。在許多情況下，這意味著在資源受限的 ECU 或微控制器上難以實時實現算法（用信號流表示）。現在，除了 ECU，目標還包括 SDV 的中央或區域計算機以及云。此外，算法無需由實時調度器調用，即可部署在面向服務的架構中，并通過 API 調用進行調用。鑒于這種轉變，基于模型的設計工具已更新，不但支持基于信號的接口，而且還支持面向服務的架構。
　　
　　這些工程團隊習慣于使用基于模型的設計，專注于設計、實現和驗證，并在人工驅動的交互式開發工作流中使用為桌面端打包的工具。展望未來，自動化將成為重中之重，并通過持續集成 (CI) 管道、Kubernetes 編排流程和類似機制發揮更大的作用。許多組織已將基于模型的設計和 CI 與自動化管道相集成，這些管道用于在提交模型更改時執行模型驗證、代碼生成、靜態代碼分析和其他任務。
　　
　　同樣，盡管組織對使用產品生命周期管理 (PLM) 系統進行工具和資產管理的關注相對較少，但這種關注也在逐漸增加。如今，團隊更傾向于使用 Git™ 和 Artifactory 倉庫的主干分支方法，以敏捷方式存儲、迭代和快速改進軟件工件。軟件開發團隊使用的是更敏捷、更精細的方法。此外，這些團隊不再只是將其軟件系統交付到用于生產啟動 (SOP) 的物料清單中，還要在 SOP 后將其無線傳輸?shù)?SDV。基于模型的設計將不斷發展，以適應這些新興的開發模式。
　　
　　彌合 SDV 文化差距
　　
　　當然，任何創新案例，包括 SDV 案例，都不僅僅關乎一套不斷發展的工具和流程。它還涉及工具和流程的使用者，并且往往與使用者所處的組織的文化有關。在許多方面，對于使用基于模型的設計進行嵌入式軟件的系統工程和交付的團隊，其工作方式明顯不同于更以代碼為中心的團隊，后者更傾向于采用開發運營一體化做法。
　　
　　有些組織已著手彌合這些各行其事的常見團隊之間的分歧（圖 2）。在這些組織中，系統工程團隊已開始采用開發運營一體化做法。例如，在創建系統模型或場景模型時，他們通過適當?shù)牧鞒虒⒃撃Ｐ娃D(zhuǎn)交給其他人，再由這些人將其納入下游自動化過程中。另一方面，這些組織中以代碼為中心的團隊，已開始將系統和模型視為其工作的重要組成部分。他們認識到了仿真在將 SDV 所需的軟件和系統作為一個有機整體交付時的價值，并且正在學習如何將它納入自己的流程中。此外，這些組織正在采取各種措施，通過持續集成/持續交付 (CI/CD) 等公共平臺將各團隊匯聚于此。這種共享技術堆棧更易于擴展和維護，它有助于簡化對流量、速度、軟件穩健性和系統嚴格性等共享 KPI 的跟蹤。
　　
　
　　

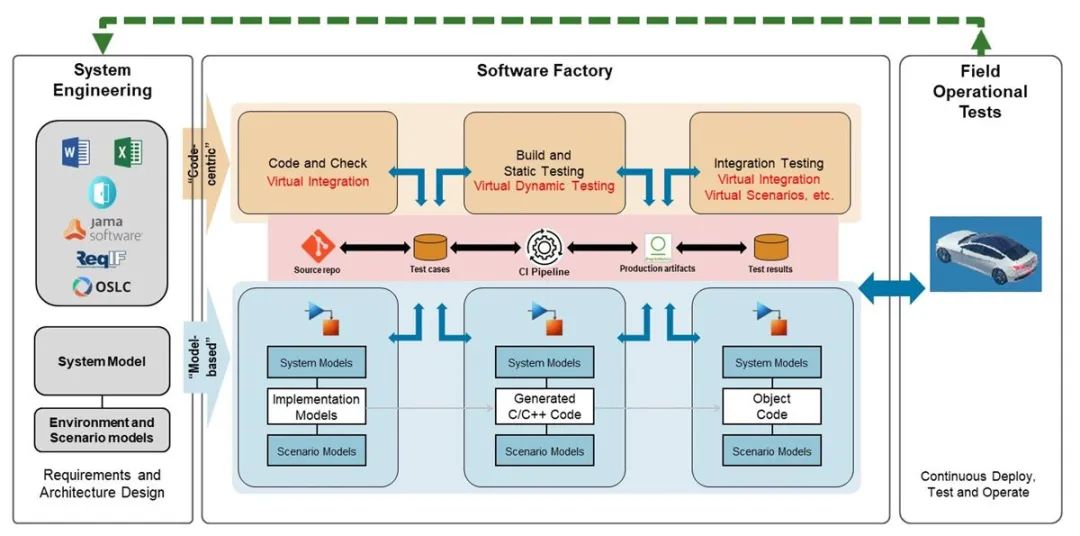

　　圖 2. 通過基于模型的設計和自動化工作流彌合以代碼為中心的團隊與系統工程團隊之間的鴻溝。
　　
　　真實用例
　　
　　為了更好地了解團隊如今可以采取哪些措施來加速 SDV 軟件的交付，請參考以下用例。工程團隊的任務一直是為已投入生產的電動汽車提供更新。此更新將實現一項新功能，即 Sport + 模式。該功能有助于將車輛從 0 加速到 60 英里/小時（100公里/小時）的時間減少 10%。
　　
　　此示例側重于團隊為實現此目標而使用的下面三個關鍵工作流：
　　
　　在云端執行系統分析和仿真
　　
　　使用 CI 實現測試和代碼生成自動化
　　
　　執行虛擬 ECU 部署和測試
　　
　　一、系統級研究。
　　
　　作為第一步，該團隊需要確定可通過更改實現所需加速度的關鍵軟件參數，然后在組件級別和系統級別量化更改這些參數所帶來的影響。他們使用虛擬車輛組建工具在 Simulink® 中以交互方式配置和構建虛擬車輛（圖 3）。然后，他們運行一系列參數掃描，更改最大電池電流和制動再生限制等模型參數，同時監控加速度、MPGe 和其他系統級和組件級度量。為了加快仿真速度，該團隊使用 AWS® 上的 MATLAB Parallel Server™，對 EC2 實例運行參數掃描，這將執行數百次仿真所需的時間從數小時縮短到幾分鐘。若要增大所需的加速度，除了優化參數之外，可能還需要更改算法。這些更改可以在模型中快速實現，并通過模型在環 (MIL) 和軟件在環 (SIL) 測試進行驗證。
　　
　　
　　
　　圖 3. 系統級研究中使用的虛擬車輛和關鍵變量圖。
　　
　　二、使用 CI 實現測試和代碼生成自動化。
　　
　　完成系統級研究后，該團隊開始修改組件模型，更新參數值，并根據需要進行其他更改，以提高車輛的加速度。在許多情況下，多名工程師可能并行處理不同功能和組件，因此，該團隊會將模型組件化并置于源代碼管理之下。這樣，工程師便可與其隊友共享資產并同步工作。同樣重要的是，該團隊由此能夠使用可擴展的 Jenkins® 或 GitLab® CI 管道，在更改提交時實現測試和代碼生成自動化（圖 4）。這些測試可以在模型級別和應用軟件級別運行（包括 MISRA C™ 檢查和其他靜態分析），并且可以配置為在各種環境和容器中運行。
　　
　　
　　
　　圖 4. CI 管道可用于在開發運營一體化工作流中實現測試和代碼生成自動化。（徽標由 Jenkins 提供。）
　　
　　三、虛擬 ECU 部署和測試。
　　
　　在代碼生成并經過測試后，該團隊的下一步是在虛擬 ECU 上驗證應用軟件。在本例中，生成的代碼將作為應用軟件組件部署在 AUTOSAR Classic 和 Adaptive 平臺上。為了驗證組件是否可在接受目標硬件測試之前與中間件集成，并可能作為無線更新發送到車輛，該團隊使用了運行在 AWS EC2 實例上的虛擬 ECU（圖 5）。對于這種特殊的應用，他們針對 Adaptive AUTOSAR 將組件與 Elektrobit (EB) corbos 中間件相集成，而針對 AUTOSAR Classic 將組件與 EB tresos 基礎軟件相集成。在虛擬 ECU 上運行測試后，該團隊將測試結果與之前通過 Simulink 執行的 MIL 和 SIL 測試的結果進行了比較。確認了集成生產軟件可供進行測試后，該團隊就可以部署此軟件了。
　　
　　
　　

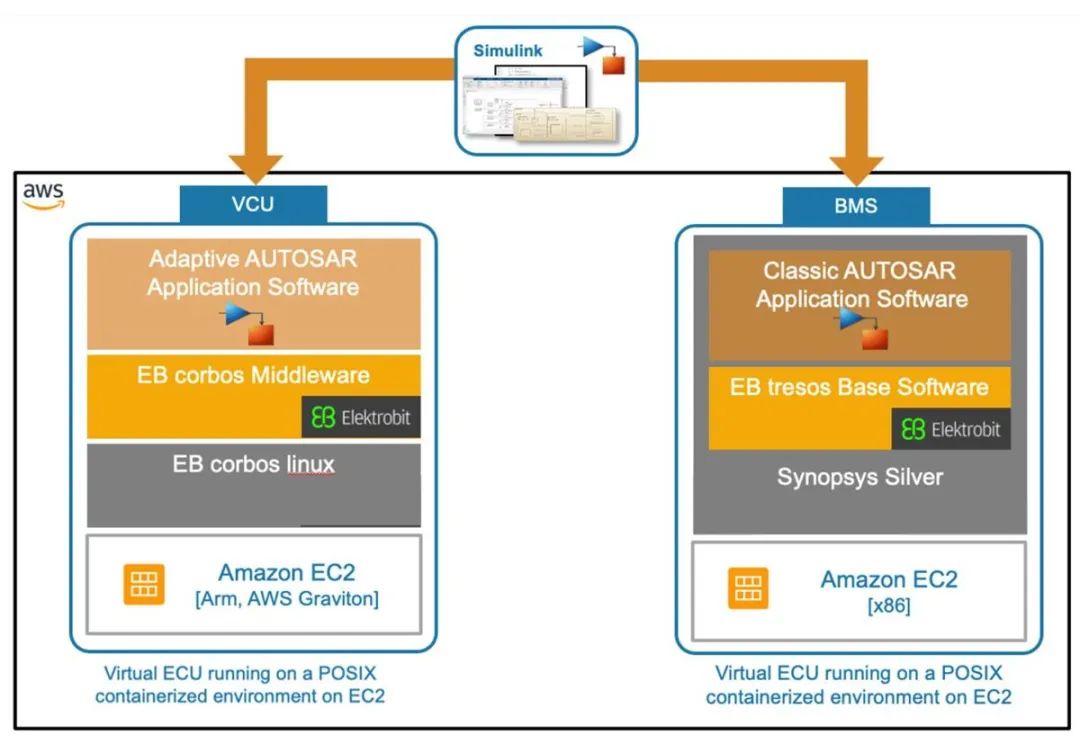

　　圖 5. 在 AWS EC2 上的容器化環境中運行的虛擬 ECU 上進行測試。
　　
　　未來發展之路
　　
　　MathWorks 的工程師與汽車行業和世界各地的數千客戶建立了合作關系，可以幫助他們的團隊在組織內以新的方式使用基于模型的設計。隨著越來越多的公司及早開啟了他們的 SDV 之旅，我們將繼續致力于這項工作，增加旨在進一步推動自動化和關閉反饋回路的新功能，將更多來自生產車輛的運營數據納入系統工程、設計和開發活動（圖 6）。
　　
　　
　　

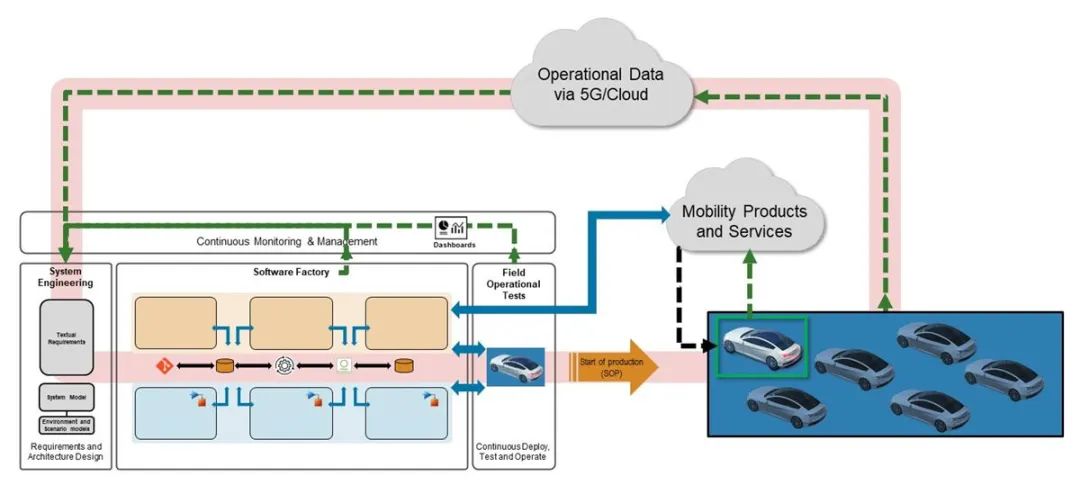

　　圖 6. 饋送運營數據。
　　
　　我們還將繼續幫助客戶調整組織內的軟件開發和系統工程做法，以幫助他們經濟高效地提供下一代汽車所需的更高性能、可靠性和安全性。對成熟的汽車公司來說，這往往意味著要利用系統工程團隊的專業知識來增強或提升軟件開發團隊的能力。而對科技初創企業和更年輕的公司來說，這是贏得競爭優勢的大好時機，因?yàn)樗麄兛梢詫⒊墒斓幕谀Ｐ偷脑O(shè)計做法（包括建模、仿真和代碼生成）納入面向開發運營一體化的工作流中。
