東芝第3代SiC肖特基勢壘二極管產品線增添1200 V新成員，其將助力工業電源設備實現高效率

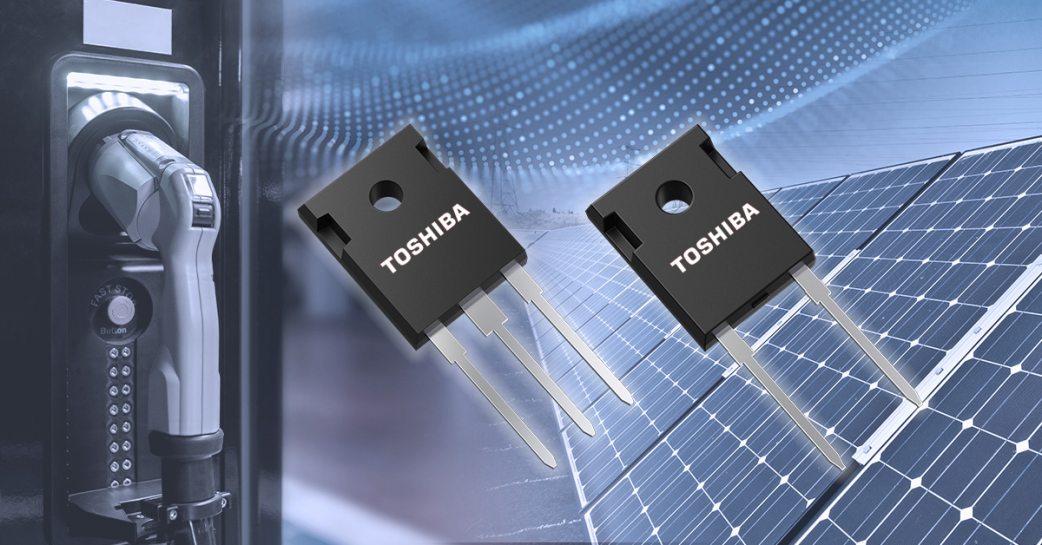

中國上海，2024年9月25日——東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，最新推出第3代碳化硅（SiC）肖特基勢壘二極管（SBD）產品線中增添“TRSxxx120Hx系列”1200 V產品，為其面向太陽能逆變器、電動汽車充電站和開關電源等工業設備降低功耗。東芝現已開始提供該系列的十款新產品，其中包括采用TO-247-2L封裝的五款產品和采用TO-247封裝的五款產品。





最新TRSxxx120Hxx系列為1200 V產品，其采用東芝第3代650 V SiC SBD的改進型結勢壘肖特基（JBS）結構[1]。在結勢壘中使用新型金屬，有助于這些新產品實現業界領先的[2]1.27 V（典型值）低正向電壓、低總電容電荷和低反向電流。這可顯著降低較大電源應用中的設備功耗。



東芝將繼續壯大其SiC電源器件的產品線，并將一如既往地專注于提高可降低工業電源設備功耗的效率。







  • 應用：
  • 光伏逆變器
  • 電動汽車充電站
  • 工業設備UPS的開關電源



  • 特性：
  • 第3代1200 V SiC SBD
  • 業界領先的[2]低正向電壓：VF＝1.27 V（典型值）（IF＝IF(DC)）
  • 低總電容電荷：TRS20H120H的QC＝109 nC（典型值）（VR＝800 V，f＝1 MHz）
  • 低反向電流：TRS20H120H的IR＝2.0 μA（典型值）(VR＝1200 V)



    • 主要規格：

    （除非另有說明，Ta＝25 °C）

    器件型號

    封裝

    絕對最大額定值

    電氣特征

    樣品查看與供貨情況

    重復峰值反向電壓VRRM（V）

    正向DC電流IF(DC)（A）

    非重復峰值正向浪涌電流IFSM（A）

    正向電壓

    （脈沖測量）VF（V）

    反向電流

    （脈沖測量）IR（μA）

    總電容電荷

    QC

    （nC）



    溫度條件

    Tc（°C）

    f＝50 Hz

    （半正弦波，t＝10 ms），Tc＝25 °C

    IF＝IF(DC)

    VR＝1200 V

    VR＝800 V，f＝1 MHz

    典型值

    典型值

    典型值

    TRS10H120H

    TO-247-2L

    1200

    10

    160

    80

    1.27

    1.0

    61

    在線購買

    TRS15H120H

    15

    157

    110

    1.4

    89

    在線購買

    TRS20H120H

    20

    155

    140

    2.0

    109

    在線購買

    TRS30H120H

    30

    150

    210

    2.8

    162

    在線購買

    TRS40H120H

    40

    147

    270

    3.6

    220

    在線購買

    TRS10N120HB

    TO-247

    5（每個引腳）

    10（雙引腳）

    160

    40（每個引腳）

    80（雙引腳）

    1.27

    （每個引腳）

    0.5

    （每個引腳）

    30

    （每個引腳）

    在線購買

    TRS15N120HB

    7.5（每個引腳）

    15（雙引腳）

    157

    55（每個引腳）

    110（雙引腳）

    0.7

    （每個引腳）

    43

    （每個引腳）

    在線購買

    TRS20N120HB

    10（每個引腳）

    20（雙引腳）

    155

    70（每個引腳）

    140（雙引腳）

    1.0

    （每個引腳）

    57

    （每個引腳）

    在線購買

    TRS30N120HB

    15（每個引腳）

    30（雙引腳）

    150

    105（每個引腳）

    210（雙引腳）

    1.4

    （每個引腳）

    80

    （每個引腳）

    在線購買

    TRS40N120HB

    20（每個引腳）

    40（雙引腳）

    147

    135（每個引腳）

    270（雙引腳）

    1.8

    （每個引腳）

    108

    （每個引腳）

    在線購買



注：

[1] 改進型結勢壘肖特基（JBS）結構：該結構將混合式PiN肖特基（MPS）結構（可在大電流下降低正向電壓）整合在JBS結構（不僅可降低肖特基接口的電場，而且還可減少電流泄漏）中。

[2] 在1200 V SiC SBD中。截至2024年9月的東芝調查。



*其他公司名稱、產品名稱和服務名稱可能是其各自公司的商標。

*本文檔中的產品價格和規格、服務內容和聯系方式等信息，在公告之日仍為最新信息，但如有變更，恕不另行通知。
