東芝推出采用DFN8×8封裝的新型650V第3代SiC MOSFET
【ZiDongHua 之“推好新品榜”收錄關鍵詞:東芝 SiC MOSFET 碳化硅】
東芝推出采用DFN8×8封裝的新型650V第3代SiC MOSFET
-四款新器件助力提升工業設備的效率和功率密度-
中國上海,2025年5月20日——東芝電子元件及存儲裝置株式會社(“東芝”)今日宣布,推出四款最新650V碳化硅(SiC)MOSFET——“TW031V65C”、“TW054V65C”、“TW092V65C”和“TW123V65C”。這些器件配備其最新的[1]第3代SiC MOSFET技術,并采用緊湊型DFN8×8封裝,適用于開關電源、光伏發電機功率調節器等工業設備。四款器件于今日開始支持批量出貨。

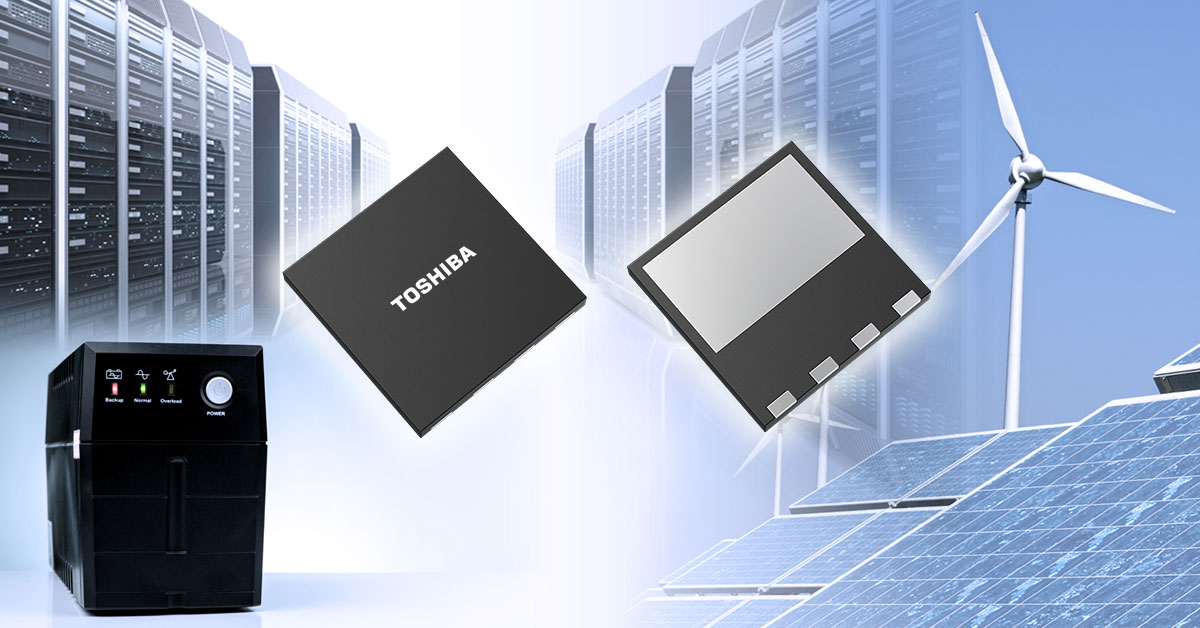

四款新器件是首批采用小型表貼DFN8×8封裝的第3代SiC MOSFET的器件,與TO-247和TO-247-4L(X)等通孔型封裝相比,其體積減小90%以上,并提高了設備的功率密度。表貼封裝還允許使用比通孔型封裝更小的寄生阻抗[2]元件,從而降低開關損耗。DFN8×8是一種4引腳[3]封裝,支持對其柵極驅動的信號源端子進行開爾文連接。這減少了封裝內部源極線電感的影響,實現高速開關性能;以TW054V65C為例,與東芝現有產品相比[5],其開通損耗降低了約55%,關斷損耗降低約25%[4],有助于降低設備中的功率損耗。
未來東芝將繼續擴大其SiC功率器件產品線,為提高設備效率和增加功率容量做出貢獻。
測量條件:VDD=400V、VGS=18V/0V、ID=20A、Ta=25°C、L=100μH,Rg(外部柵極電阻)=4.7Ω
續流二極管采用各產品源極和漏極之間的二極管。(截至2025年5月,東芝對比結果)

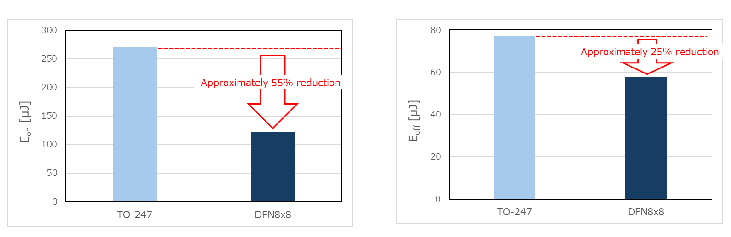

圖1 TO-247與DFN8×8封裝的導通損耗(Eon)和關斷損耗(Eoff)比較
- 應用:
- 服務器、數據中心、通信設備等的開關電源
- 電動汽車充電站
- 光伏逆變器
- 不間斷電源
- 特性:
- DFN8×8表面貼裝封裝,實現設備小型化和自動化組裝,低開關損耗
- 東芝第3代SiC MOSFET
- 通過優化漂移電阻和溝道電阻比,實現漏源導通電阻的良好溫度依賴性
- 低漏源導通電阻×柵漏電荷
- 低二極管正向電壓:VDSF=–1.35V(典型值)(VGS=–5V)
- 主要規格:
(除非另有說明,Ta=25°C)
器件型號 |
TW031V65C |
TW054V65C |
TW092V65C |
TW123V65C |
|||
封裝 |
名稱 |
DFN8×8 |
|||||
尺寸 |
典型值 |
8.0×8.0×0.85 |
|||||
絕對最大額定值 |
漏極-源極電壓VDSS(V) |
650 |
|||||
柵極-源極電壓VGSS(V) |
–10至25 |
||||||
漏極電流(DC)ID(A) |
Tc=25°C |
53 |
36 |
27 |
18 |
||
電氣特性 |
漏極-源極導通電阻RDS(ON)(mΩ) |
VGS=18V |
典型值 |
31 |
54 |
92 |
123 |
柵極閾值電壓Vth(V) |
VDS=10V |
3.0至5.0 |
|||||
總柵極電荷Qg(nC) |
VGS=18V |
典型值 |
65 |
41 |
28 |
21 |
|
柵極-漏極電荷Qgd(nC) |
VGS=18V |
典型值 |
10 |
6.2 |
3.9 |
2.3 |
|
輸入電容Ciss(pF) |
VDS=400V |
典型值 |
2288 |
1362 |
873 |
600 |
|
二極管正向電壓VDSF(V) |
VGS=–5V |
典型值 |
–1.35 |
||||
|
|
|
|
注:
[1] 截至2025年5月。
[2] 電阻、電感等。
[3] 一種信號源引腳靠近FET芯片連接的產品。
[4] 截至2025年5月,東芝測量值。請參考圖1。
[5] 采用TO-247封裝且無開爾文連接的、具有同等電壓和導通電阻的650V東芝第3代SiC MOSFET。
*本文提及的公司名稱、產品名稱和服務名稱可能是其各自公司的商標。
*本文檔中的產品價格和規格、服務內容和聯系方式等信息,在公告之日仍為最新信息,但如有變更,恕不另行通知。
